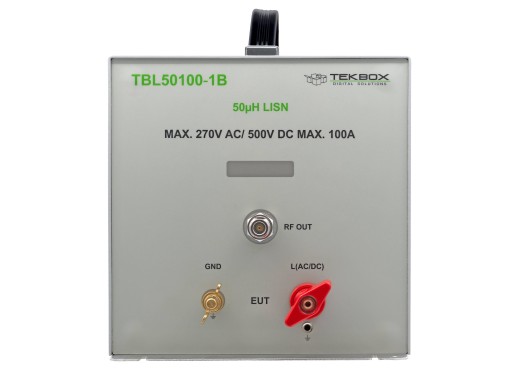

Tekbox TBL50100-1B LISN
Détails
Le Tekbox TBL50100-1B est un LISN monocanal de 50 µH et 100 A utilisé lors des essais CEM pour mesurer le bruit conduit sur la ligne d'alimentation électrique des appareils alimentés en CC ou en CA. Ce LISN est conçu conformément aux normes CISPR 16-1-2 et MIL-STD-461G et fonctionne sur une bande passante allant de 10 kHz à 100 MHz. De plus, le LISN est placé sur la ligne d'alimentation de l'équipement sous test (DUT). Il mesure le bruit électrique indésirable au niveau des bornes d’alimentation de l’équipement sous test (DUT), qui peut être vérifié à l’aide d’un analyseur de spectre ou d’un récepteur de mesure. Deux de ces LISN peuvent être utilisés conjointement avec le LISN mate Tekbox TBLM02. Cette configuration permet d’effectuer des mesures de bruit en mode commun et en mode différentiel. De plus, plusieurs LISN TBL50100-1B peuvent être utilisés pour effectuer des mesures triphasées.
Veuillez noter que lorsque vous utilisez ce LISN sans limiteur de transitoires et que vous testez des produits alimentés en CA, il est fortement recommandé de protéger l’entrée de l’analyseur connecté à l’aide d’un filtre passe-haut, tel que le filtre passe-haut Tekbox TBHPF2-150kHz.
Pour un kit d’étalonnage compatible, voir le TBL05100-1C-CAL.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Caractéristiques techniques
| Bande passante | 10 kHz - 100 MHz |
| Tension max. | 500 V CC, 270 V CA (50 / 60 Hz), 120 V CA (400 Hz) |
| Courant max. | 82 A en continu 100 A pendant 15 minutes |
| Résistance en courant continu CC | 20 mΩ |
| Normes prises en charge | CISPR 16-1-2, MIL-STD-461G |
| Connectivité | Prises femelles N, bornes M8 avec trous centraux de 4 mm |
| Type ISN | 50 Ω // (50 µH + 5 Ω) ou 50 Ω // 5 µH |
| Dimensions | 230 x 230 x 350 mm |
| Poids | 5,3 kg |
Accessoires
Le TBL50100-1B est livré avec :
- un câble RG223 avec connecteurs N mâle-N mâle
Avantages et inconvénients
- Courant élevé sur une seule voie
