Tekbox TBL05100-1C LISN

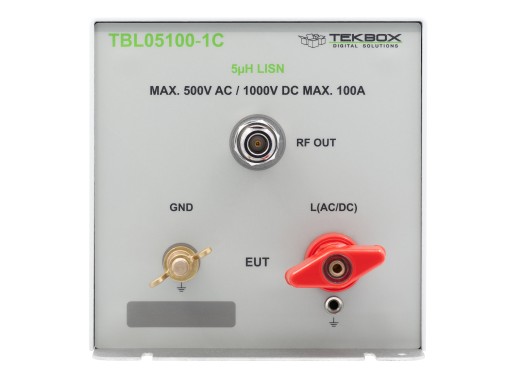

Le Tekbox TBL05100-1C 5 µH 100 A est un LISN monocanal utilisé dans les essais CEM pour mesurer le bruit conduit sur la ligne d'alimentation électrique des appareils alimentés en CC ou en CA. Ce LISN fonctionne sur une bande passante comprise entre 10 kHz et 400 MHz, conformément aux normes CISPR 16-1-2 et CISPR 25. Le LISN est placé sur la ligne d'alimentation de l'équipement sous test (DUT). À l’aide d’un analyseur de spectre ou d’un récepteur de mesure, le bruit conduit au niveau des bornes d’alimentation de l’équipement sous test (DUT) peut être surveillé au niveau du connecteur RF. Deux de ces LISN peuvent être utilisés conjointement avec le LISN mate Tekbox TBLM02. Cette configuration permet d’effectuer des mesures de bruit en mode commun et en mode différentiel. Le LISN peut également être configuré pour d’autres normes telles que MIL-STD-461G, ISO 11452-4 et ISO 7637-2 à l’aide de réglages de cavaliers internes, tandis que les configurations DO-160 nécessitent un condensateur externe de 10 µF.

Veuillez noter que lorsque vous utilisez ce LISN sans limiteur de transitoires et que vous testez des produits alimentés en CA, il est fortement recommandé de protéger l'entrée de l'analyseur connecté à l'aide d'un filtre passe-haut, tel que le filtre passe-haut Tekbox TBHPF2-150kHz.

Pour un kit d’étalonnage compatible, voir le TBL05100-1C-CAL.

Les informations figurant sur cette page sont temporaires et seront mises à jour.

Caractéristiques techniques

Accessoires

• un câble RG223 de 75 cm avec connecteurs N mâle-N mâle
• Connecteurs correspondants
• Des supports de mise à la terre pour fixer le LISN à un plan de masse

Téléchargements

Tekbox TBL05100-1C user manual

(1.16 MB)

Télécharger
