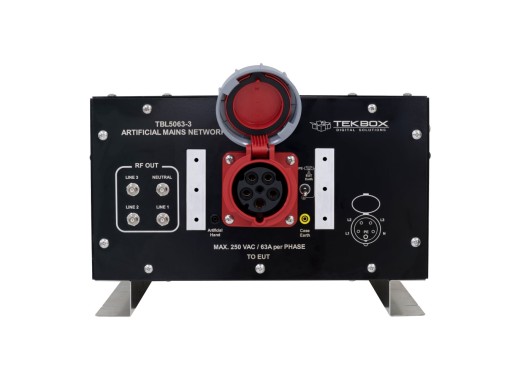

Tekbox TBL5063-3 LISN
Détails
Le Tekbox TBL5063-3 est un LISN conçu pour mesurer les émissions conduites des appareils alimentés en courant alternatif monophasé et triphasé. Ce LISN est fait pour faire des tests de pré-conformité CEM dans la plage de fréquences de 9 kHz à 30 MHz, ce qui est conforme à la norme CISPR 16-1-2. Il peut être utilisé avec tout équipement dont la tension d'alimentation et le courant ne dépassent pas 690/400 V et 63 A. Le TBL5063-3 peut également mesurer le bruit conduit sur chaque phase et sur le conducteur neutre, qui disposent tous de sorties RF séparées. Cependant, le LISN ne dispose pas d'un filtre passe-haut intégré pour aider à supprimer le courant alternatif résiduel de 50 Hz de la sortie RF. À la place, un filtre passe-haut externe TBHPF1-9kHz est inclus dans le LISN. En outre, le TBL5063-3 est équipé d'une connexion pour main artificielle afin de faciliter les mesures de bruit sur les appareils portatifs.
Spécifications
| Gamme de fréquences | 9 kHz - 30 MHz |
| Tension maximale | 690/400 V / 50-60 Hz (CAT II) |
| Courant maximale | 63 A |
| Impédance | 50 Ω ║ (50 µH + 5 Ω) |
| Main artificielle | 220 pF + 511 Ω |
| Connectivité | 50 Ω BNC |
| Dimensions | 97 x 50 x 30 cm |
| Poids | 51 kg |
Accessoires
Le Tekbox TBL5063-3 est livré avec :
- Cordon d'alimentation
- Câble coaxial BNC-mâle à N-mâle RG223 (100 cm)
- x3 Terminaisons 50 Ω
- Filtre passe-haut TBHPF1-9kHz
Avantages et inconvénients
- Triphasé et monophasé
- Sorties RF séparées
- Pas de limiteur intégré
- Pas de filtre passe-haut intégré
Téléchargements
| Tekbox TBL5063-3 user manual |  (1.54 MB) | Télécharger |
