Tekbox TBL0550-1B LISN
Détails

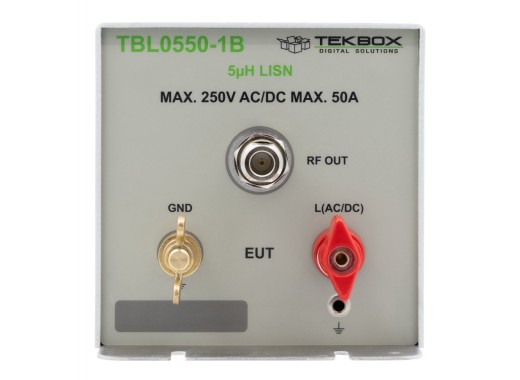

Le Tekbox TBL0550-1-B est un LISN de 5 µH et 50 A qui peut être utilisé pour mesurer le bruit conduit sur la ligne d'alimentation des appareils alimentés en courant continu. Il est conçu pour présenter une impédance de ligne d'alimentation définie tout en permettant de prélever le bruit au niveau des bornes de l'objet sous test à partir de la sortie RF et de le mesurer à l'aide d'un analyseur de spectre ou d'un récepteur IME. Avec une bande passante comprise entre 10 kHz et 400 MHz et une tension d'entrée maximale de 250 V, cet appareil est adapté aux travaux de pré-conformité CEM dans les secteurs de l'automobile, du militaire, de l'aérospatiale et de l'industrie. Le modèle TBL0550-1B prend en charge les configurations CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO 11452-4 et ISO 7637-2. Deux de ces LISN peuvent être utilisés conjointement avec le connecteur LISN Tekbox TBLM02. Ce montage permet d'effectuer des mesures de bruit en mode commun et en mode différentiel.
Pour un kit d'étalonnage compatible, consultez TBL0550-1B-CAL.
Caractéristiques techniques
| Bande passante | 10 kHz - 400 MHz |
| Tension maximale | 250 V CA/CC |
| Courant maximal | 50 A |
| Impédance | 50 Ω // (50 µH + 5 Ω) 50 Ω // 5 µH |
| Résistance en courant continu | < 5 mΩ |
| Normes prises en charge | CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO 11452-4, ISO 7637-2 |
| Connectivité | Sortie RF, bornes de raccordement M6 pour l'objet sous test et la SOURCE |
| Dimensions | 125 x 125 x 275 mm |
| Poids | 1,75 kg |
Accessoires
Le TBL0550-1-B est livré avec :
- Câble RG232 N-mâle à N-mâle de 75 cm
Avantages et inconvénients
- Courant élevé
- Faible résistance en courant continu
Téléchargements
| TBL0550-1B user manual |  (1.42 MB) | Télécharger |
