Tekbox TBL5032-1 LISN
Détails

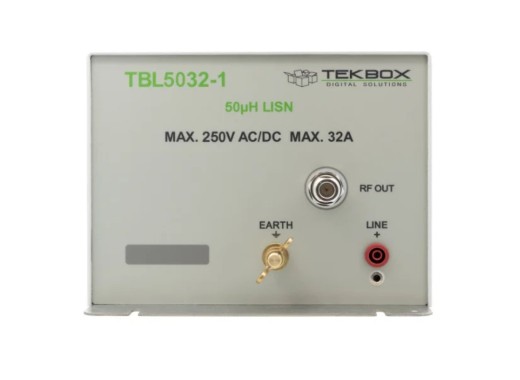

Le Tekbox TBL5032-1 est un réseau de stabilisation d'impédance de ligne (LISN) monophasé de 32 A, conçu pour mesurer le bruit conduit sur les lignes d'alimentation des appareils alimentés en courant continu et en courant alternatif. Ce LISN est conçu pour effectuer des essais de pré-conformité CEM dans la gamme de fréquences comprise entre 10 kHz et 100 MHz. Le TBL5032-1 peut alimenter un dispositif sous test (DUT) avec un courant continu maximal de 32 A. La connexion entre l'alimentation électrique et l'échantillon sous test (DUT) est découplée par une inductance de 50 µH, ce qui garantit des conditions d'impédance stables pendant la mesure.
Le LISN peut être configuré en tant que LISN 50 Ω/50 µH pour les normes CISPR 16-1-2 ou en tant que LISN 50 Ω/50 µH + 5 Ω pour les normes MIL-STD-461G, soit en installant un cavalier de courant élevé, soit en le retirant. Deux Tekbox TBL5032-1, associés au Tekbox LISN Mate, permettent d'analyser à la fois le bruit en mode commun et le bruit en mode différentiel.
Pour un étalon compatible avec le LISN TBL5032-1, veuillez consulter le TBL5032-1-CAL.
Caractéristiques techniques
| Plage de fréquences | 10 kHz - 100 MHz |
| Tension max. | 500 V CC / 270 V CA (50 / 60 Hz) / 120 V CA (400 Hz) |
| Courant max. | 32 A (en continu) |
| Résistance en courant continu | 25 mΩ |
| Connectivité | Prises banane N femelles, 4 mm |
| Type ISN | V-AMN (50 Ω / 50 µH+5Ω ou 50 Ω / 50 xµH) |
| Dimensions | 205 x 155 x 360 mm |
| Poids | 3 kg |
Accessoires
Le Tekbox TBL5032-1 est livré avec :
- x1 câble de 75 cm avec connecteurs N mâle-N mâle
Avantages et inconvénients
- Conforme aux normes CISPR 16-1-2 et MIL-STD-461G
- Pas de préfiltre
Téléchargements
| Tekbox TBL5032-1 user manual |  (1.77 MB) | Télécharger |
