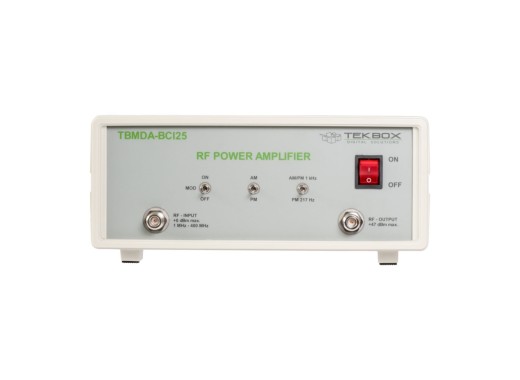

Amplificateur de puissance modulé Tekbox TBMDA-BCI25
Détails
L'amplificateur de puissance modulé TBMDA-BCI25 de Tekbox fournit la modulation et la bande passante nécessaires pour des tests d'immunité précis (selon ISO 11452-4) avec des sondes BCI. Conçu pour être piloté par un générateur de signaux, un générateur suiveur (via le modulateur AM / PM interne) ou un analyseur de spectre, il peut générer des niveaux de test jusqu'à 400 mA dans la gamme de fréquences de 1 MHz à 400 MHz.
En outre, il possède un facteur d’amplification suffisant pour atteindre la puissance de sortie maximale avec 0 dBm fourni par un générateur suiveur avec analyseur de spectre. En mode PM, l'amplificateur peut également générer un signal de 217 Hz avec un cycle de service de 12,5 % afin de simuler le bruit des téléphones portables TDMA.
Présentation du modèle
| Modèle | TBMDA-BCI25 | TBMDA-BCI100 |
|---|---|---|
| Puissance de sortie maximale à Pin = 0 dBm | 1 MHz - 44,2 dBm (26,3 W) typ. 100 MHz - 45,0 dBm (31,6 W) typ. 400 MHz - 44,6 dBm (28,8 W) typ. |
1 MHz - 50,7 dBm (117,5 W) typ. 100 MHz - 50,7 dBm (117,5 W) typ. 400 MHz - 49,5 dBm (89,1 W) typ. |
| Point de compression de sortie de 1 dB | 1 MHz - 43,3 dBm (typ.) 100 MHz - 44,1 dBm (typ.) 400 MHz - 44,0 dBm (typ.) |
1 MHz - 50,5 dBm (typ.) 100 MHz - 50,7 dBm (typ.) 400 MHz - 48,6 dBm (typ.) |
| Harmoniques | 2e harmonique, 100 MHz, Pout = 45,7 dBm : < -23 dBc typ. 2e harmonique, 100 MHz, Pout = 40 dBm : < -29 dBc (typ.) 3e harmonique, 100 MHz, Pout = 45,7 dBm : < -12 dBc (typ.) 3e harmonique, 100 MHz, Pout = 40 dBm : < -19 dBc (typ.) |
2e harmonique, 100 MHz, Pout = 44,0 dBm : < -20,2 dBc (typ.) 2e harmonique, 100 MHz, Pout = 50,0 dBm : < -16,3 dBc (typ.) 3e harmonique, 100 MHz, Pout = 44,0 dBm : < -12,2 dBc (typ.) 3e harmonique, 100 MHz, Pout = 50,0 dBm : < -11,9 dBc (typ.) |
| Prix |
Spécifications
| Max. puissance d'entrée | +0 dBm |
| Gamme de fréquence | 1 MHz - 400 MHz |
| Fréquence de la modulation interne | AM : 1 kHz ±20 % PM : 1 kHz ±20%, 217 Hz ±20 % |
| Cycle de service (PM) | 1 kHz - 50 % ±10 %, 217 Hz - 12,5 % ±20 % |
| Dimensions | 320 x 280 x 120 mm |
Accessoires
Le Tekbox TBMDA-BCI25 est livré avec :
- x2 câbles N-mâle à N-mâle de 75 cm
- x1 atténuateur de 6 dB
- x1 atténuateur de 30 dB/50W avec connecteurs N
- Câble d'alimentation
Avantages et inconvénients
- Permet de réaliser des tests d'immunité avec des sondes BCI.
- Permet de tester l'immunité aux rayonnements avec des sondes de champ proche et des cellules TEM.
- Capable de simuler le bruit d'un téléphone mobile TDMA.
- Peut être endommagé par des charges ouvertes ou court-circuitées
Téléchargements
| Tekbox TBMDA-BCI25 Manual |  (781.42 KB) | Télécharger |
