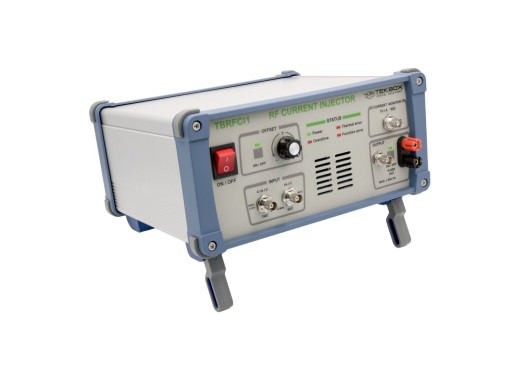

Amplificateur RF / injecteur de courant Tekbox TBRFC1
Détails
Le Tekbox TBRFCI1 est un amplificateur de transconductance RF à quatre quadrants, un injecteur de courant et une source de courant destiné aux applications nécessitant une commande de courant contrôlée sur une large plage de fréquences. La sortie du TBRFCI1 ne présente aucune zone morte et est capable à la fois de fournir et d’absorber du courant, ce qui le rend adapté aux essais de charge dynamiques, à la caractérisation des composants et aux tâches d’injection de courant.
Avec une plage de fréquences allant de 0 Hz à 50 MHz, le TBRFCI1 peut fournir jusqu’à ±45 Vcrête et un courant linéaire maximal de ±1 ARMS. Il peut être utilisé comme amplificateur de puissance RF pour piloter des bobines de Helmholtz ou des antennes en boucle, comme injecteur de courant pour les tests d’alimentation électrique CC, comme amplificateur de sortie pour des générateurs de formes d’ondes arbitraires, ou comme charge dynamique à usage général.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Caractéristiques techniques
| Plage de fréquences | CC - 50 MHz |
| Transconductance | 0,1 A/V 1 A/V |
| Temps de montée | 6 à 25 ns |
| Impédance d'entrée | Entrée 0,1 A/V : 1 MΩ Entrée 1 A/V : 50 Ω |
| Niveau d'entrée maximal | Entrée 0,1 A/V : ±10 V Entrée 1 A/V : ±1 V |
| Décalage | Réglable ; ±45 V / ±1 ARMS |
| Puissance de sortie maximale | 45 W CC / 31,5 W CA |
| Tension de sortie maximale | ±45 Vcrête |
| Courant de sortie maximal | ±1 A CC, 1 A RMS CA |
| Transimpédance du moniteur de courant | 1 V/A ±10 %, typ. |
| Dimensions | 300 x 150 x 270 mm |
| Poids | 6,6 kg |
Avantages et inconvénients
- Amplificateur RF capable de fournir et d'absorber du courant
- Pas de zone morte
