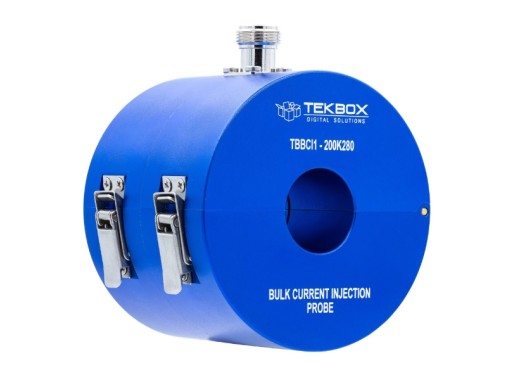

Sonde d'injection de courant Tekbox TBBCI1-200K280
Détails
Le Tekbox TBBCI1-200K280 est une sonde d'injection de courant (BCI - Bulk Current Injection) caractérisée dans la gamme de fréquences de 10 kHz à 300 MHz. La sonde BCI est conçue pour les tests d'immunité selon les normes IEC/ EN 61000-4-6. Dans la gamme de fréquences de 250 kHz - 230 MHz, elle est conforme aux spécifications de perte d'insertion. La perte d'insertion de la sonde est de 8 dB sur la majeure partie de sa bande passante. Il est possible d'injecter les niveaux de gravité 1, 2, 3 et le niveau de stress X jusqu'à 30 V . Enfin, la TBBCI1-200K280 peut également être utilisée à des fins de surveillance.
Nous vendons également le dispositif de calibrage pour la sonde TBBCI1-200K280 : TBBCI1-CAL.
Aperçu du modèle
Notre catalogue propose actuellement trois modèles Tekbox, qui se distinguent par leur gamme de fréquences, les normes auxquelles ils sont conformes et le type de connecteur.
| Modèle | TBBCI1-200K280 | TBBCI1-800K420 | TBBCI1-300K420HV |
|---|---|---|---|
| Gamme de fréquence | 10 kHz - 300 MHz | 10 kHz - 500 MHz | 10 kHz - 500 MHz |
| Normes conformes | CEI/EN 61000-4-6 | ISO 11452-4 et CEI/EN 61000-4-6 | ISO 11452-4, MIL-STD-461G CS114, GJB 151B-2013, DO-160 sections 20 et 22 |
| Perte d'insertion (typ.) | 8 dB | 5 dB | 5 dB |
| Connecteur | N femelle | N femelle | Mâle BNC-SHV |
| Prix |
Spécifications
| Impédance de transfert | 26 dBΩ typ. |
| Puissance nominale | Niveaux de gravité 1, 2, 3 et niveau de stress X jusqu'à 30 V |
| Diamètre d'ouverture | 27 mm |
| Connecteur | N femelle |
| Dimensions extérieures | Diamètre : 92 mm Hauteur : 76 mm |
| Poids | 1,2 kg |
Téléchargements
| Tekbox TBBCI1-200K280 user manual |  (382.58 KB) | Télécharger |
