1469 1 469,00 € Hors TVA
Livraison gratuite
Chargement
  •
Numéro de produit: ELE003062

Soyez le premier à commenter ce produit

Promotion ! Si vous achetez un analyseur de spectre Siglent SSA3000X PLUS en combinaison avec les sondes EMI Siglent SRF5030T, vous recevez automatiquement et gratuitement l'option SSA3000XP-EMI. Promotion valable jusqu'au 30 juin 2024.

Détails

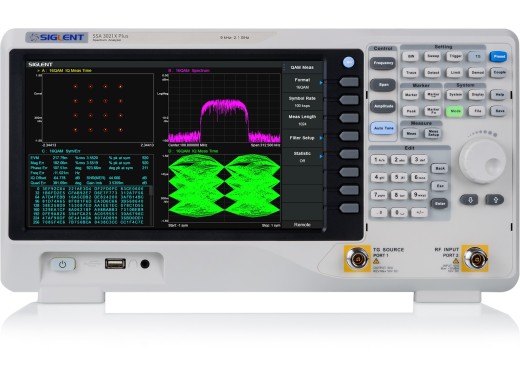

L'analyseur de spectre Siglent SSA3021X-PLUS est le successeur du populaire SSA3021X. La série PLUS est similaire à son prédécesseur, seule que la série PLUS dispose d'un écran tactile et d'un générateur suiveur. Plusieurs options sont également disponibles pour la série PLUS. L'analyseur de spectre a une bande passante de 9 kHz à 2,1 GHz avec un très faible bruit. La résolution de la mesure peut être réglée à partir de 10 Hz, ce qui permet de mesurer très précisément.

Le faible bruit est une propriété unique de cet analyseur de spectre. Cela permet de limiter l'erreur de mesure sur les petits signaux en particulier. Le facteur de bruit donné n'est que de -161 dBm/Hz. Cette valeur est suffisamment faible pour être imperceptible dans une utilisation typique. Le préamplificateur standard permet d'effectuer des mesures sur de petits signaux, mais il peut être désactivé pour obtenir une image univoque du signal.

Avec une bande passante allant jusqu'à 2,1 GHz, les signaux communs tels que le GSM, qui commence à 380 MHz, sont bien dans la gamme de cet analyseur de spectre. Une propriété utile de ces analyseurs de spectre est la possibilité de les mettre à jour avec des accessoires optionnels. L'une de ces options est ACPR (Adjacent Channel Power Ratio), qui est une propriété importante pour les ingénieurs des antennes. Il s'agit d'une exigence dans les télécommunications sans fil, car les canaux ne doivent pas trop se chevaucher.

Le grand écran WVGA de 10,1 pouces avec 1024 par 600 pixels offre un espace suffisant pour les données de mesure. Le logiciel prend en charge jusqu'à 4 curseurs simultanément, ce qui permet de faciliter l'analyse des données.

Vous recherchez un atténuateur avec différents connecteurs pour votre analyseur de spectre ? Alors ce kit utilitaire de Siglent est fait pour vous.

Voir ici pour plus d'informations.

Séries SSA et SVA de Siglent

Siglent propose plusieurs séries d'analyseurs de spectre, dont vous trouverez un bref aperçu ci-dessous.

SérieSSA3000XSSA3000X-PLUSSSA3000X-RSVA1000X
Modèles SSA3021X
SSA3032X
SSA3015X-PLUS
SSA3021X-PLUS
SSA3032X-PLUS
SSA3075X-PLUS
SSA3032X-R
SSA3050X-R
SSA3075X-R
SVA1015X
SVA1032X
SVA1075X
Bande passante max. 3,2 GHz 7,5 GHz 7,5 GHz 7,5 GHz
VNA
Non
Non
Oui, et DTF
Oui
En temps réel
Non
Non
Oui
Non
Options AMK, EMI, refl AMK, EMI, refl, AMA, DMA AMK, EMI, AMA, DMA, RT40 AMK, EMI, AMA, DMA, DTF
Connectivité - Écran tactile, souris et clavier, serveur web Écran tactile, souris et clavier, serveur web Écran tactile, souris et clavier, serveur web

Aperçu des modèles de la série SSA3000X-PLUS

Vous trouverez ici un aperçu des différences entre les modèles de la série Siglent SSA3000X-PLUS. Les différences principales sont la bande passante et la bruit.

ModèleSSA3015X-PLUSSSA3021X-PLUSSSA3032X-PLUSSSA3075X-PLUS
Bande passante 9 kHz - 1,5 GHz 9 kHz - 2,1 GHz 9 kHz - 3,2 GHz 9 kHz - 7,5 GHz
Générateur suiveur 5 MHz - 1,5 GHz 100 kHz - 2,1 GHz 100 kHz - 3,2 GHz 100 kHz - 7,5 GHz
RBW 1 Hz - 1 MHz 1 Hz - 1 MHz 1 Hz - 1 MHz 1 Hz - 3 MHz
DANL - 156 dBm/Hz - 161 dBm/Hz - 161 dBm/Hz - 165 dBm/Hz
Précision de l'amplitude < 1,2 dB < 0,7 dB < 0,7 dB < 0,7 dB
Prix 1159 1 159,00 € Hors TVA 1469 1 469,00 € Hors TVA 2439 2 439,00 € Hors TVA 6509 6 509,00 € Hors TVA

Spécifications

Résolution de la fréquence 1 Hz
Fréquence de référence interne 10 MHz
Champs verticale logarithmique 10 dB jusqu’à -100 dB
Mémoire intégré 256 MB
Pré-ampli intégré
Oui
AMK (optionnel) CHP/ACPR/TOI/OBW/Monitor/Harmonic/CNR
AMA (optionnel) AM/FM
DMA (optionnel) ASK/FSK/PSK/QAM
Filtres EMI (optionnel) 200 Hz, 9 kHz, 120 kHz, 1 MHz
Écran Écran tactile en couleur de 10,1", 1024 x 600
Interfaces Hôte/dispositif USB, LAN, RJ-45
Dimensions 393 x 207 x 116,5 (mm)
Poids 4,4 kg

Options

Les options suivantes vous permettent d'ajouter des fonctionnalités supplémentaires.

Logiciel de pré-conformité EMI Le logiciel de pré-conformité EMI fournit un détecteur de quasi-crête et des filtres EMI. Ils peuvent être utilisés pour vérifier si les équipements répondent aux exigences de la réglementation de EMI.

Kit pré-conformité EMI

Siglent EMI-SSA3000X-PLUS option
425 425,00 € Hors TVA
Info
SRF5030T, sondes de EMI Cet ensemble de sondes de champ contient 3 sondes de champ magnétique (résolution de 20, 10 et 5 mm) et 1 sonde de champ électrique (résolution de 5 mm) pour les tests de pré-conformité des circuits imprimés.

SRF5030T

Jeu de sondes EMI Siglent SRF5030T
499.17 499,17 € Hors TVA
Info
Mesures de réflexion En combinaison avec le générateur suiveur, cette option peut être utilisée pour mesurer la réflexion des antennes.

Mesures de réflexion

Siglent RBSSA3X25 reflection measurement kit for SSA3000X(-PLUS) series
559 559,00 € Hors TVA
Info
Kit de mesure avancé Ce kit propose des mesures telles que « puissance du canal », « ACPR », « puissance du domaine temporel », « bande passante occupée », « interception du troisième ordre » et « rapport porteuse/bruit ». Il étend énormément les capacités de mesure des analyseurs.

Kit de mesures avancées

Siglent AMK-SSA3000X-Plus option
395 395,00 € Hors TVA
Info
Module d'analyse de la modulation numérique Fonction de modulation numérique pour les analyseurs de spectre Siglent SSA3000X-PLUS, y compris : ASK, FSK, MSK, xPSK et xQAM.

Module d'analyse de la modulation numérique

Siglent SSA3000X-PLUS-DMA option
469 469,00 € Hors TVA
Info
Module d'analyse de la modulation analogique Fonction d'analyse de la modulation analogique pour les analyseurs de spectre Siglent SSA3000X-PLUS, y compris : AM/FM.

Module d'analyse de la modulation analogique

Siglent SSA3000X-PLUS-AMA option
286 286,00 € Hors TVA
Info

Accessoires

Le Siglent SSA3021X-PLUS est fourni avec :

  • Câble d'alimentation
  • Guide de démarrage rapide
  • Câble USB
  • Certificat d'étalonnage

Avantages et inconvénients

  • Écran tactile
  • Générateur de suivi
  • Serveur web
