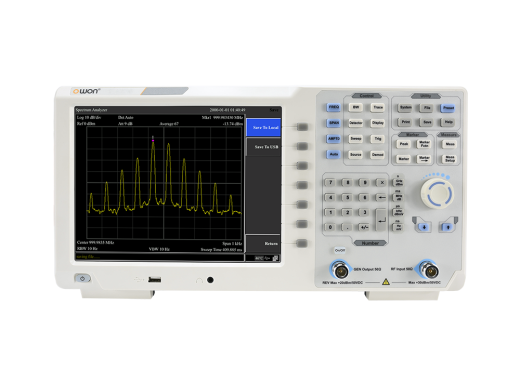

Analyseur de spectre XSA1032P-TG d’Owon
Détails
Le XSA1032P-TG est l'un des analyseurs les plus abordables avec une gamme de fréquences de 3,2 GHz et un générateur suiveur. En plus de sa large gamme de fréquences, cet analyseur possède également une petite bande passante de résolution et un faible niveau de bruit moyen affiché. Cela permet de mesurer même de petits signaux de manière très détaillée. Le générateur suiveur est capable de produire un signal de sortie à une fréquence comprise entre 100 kHz et 3,2 GHz. En outre, la puissance du générateur suiveur peut être réglée entre -40 et 0 dBm.
Sur le grand écran tactile de 10,4 pouces de cet analyseur, tout est clairement visible et les commandes sont très simples grâce aux boutons clairs. Il est également possible de lire ou contrôler l'analyseur par les interfaces.
Cet analyseur est également fourni avec un kit IME. Ce kit contient un certain nombre de filtres IME et de fonctions de détection des pics permettant d'effectuer des tests IME. Ce kit IME ne contient que des fonctions logicielles et aucune sonde. En outre, l'analyseur est doté par défaut d'une fonction de succès/échec et d'une fonction de tracé en cascade.
Aperçu du modèle
| Modèle | Largeur de bande | Générateur de suivi | Prix |
| XSA1015P-TG | 9 kHz - 1,5 GHz | 100 kHz - 1,5 GHz | |
| XSA1015P-TG-LF | 10 Hz - 1,5 GHz | 100 kHz - 1,5 GHz | |
| XSA1032P-TG | 9 kHz - 3,2 GHz | 100 kHz - 3,2 GHz | |
| XSA1036P-TG | 9 kHz - 3,6 GHz | 100 kHz - 3,6 GHz | |
| XSA1036P-TG-LF | 10 Hz - 3,6 GHz | 100 kHz - 3,6 GHz | |
| XSA1075P-TG | 9 kHz - 7.5 GHz | 100 kHz - 7.5 GHz | |
| XSA1075P-TG-LF | 10 Hz - 7,5 GHz | 100 kHz - 7,5 GHz |
Spécifications
| RBW | 1 Hz - 1 MHz |
| Résolution | 1 Hz |
| Niveau de bruit | Jusqu'à -140 dBm/Hz, avec préamplificateur activé jusqu'à -160 dBm/Hz |
| Bruit de phase (à 10 kHz de décalage) | < -106 dBc / Hz |
| Interception du troisième ordre (IP3) | +13 dBm |
| Tension d'entrée maximale | 50V DC |
| Puissance d'entrée maximale | 30 dBm de puissance moyenne continue |
| Affichage de l'amplitude | Log : 1 dB - 255 dB, 5 divisions Linéaire : 0 - 100 %, 5 divisions |
| Générateur de poursuite | 100 kHz - 1,5 Ghz, -30 dBm - 0 dBm |
| Interfaces | USB HOST, USB DEVICE, LAN, port écouteurs, HDMI |
| Écran | 10,4" LCD (1024x768) |
| Dimensions | 375 x 185 x 120 mm |
| Poids | 5 kg |
Accessoires
L’XSA1032P-TG d’Owon est livré en standard avec les éléments suivants :- Câble d'alimentation
Téléchargements
| Owon XSA1000P specifications |  (511.35 KB) | Télécharger |
| Owon XSA1000P user manual | (2.08 MB) | Télécharger |
