3995 3 995,00 € Hors TVA
Livraison gratuite
Chargement
  •
Numéro de produit: ELE004268

Soyez le premier à commenter ce produit

Promotion ! La série Siglent SSA3000X-R est désormais livrée avec l'option RT40 qui étend la bande passante temps réel jusqu'à 40 MHz ! De plus, si vous achetez un analyseur de spectre Siglent SSA3000X-R en combinaison avec les sondes EMI Siglent SRF5030T, vous recevrez automatiquement et gratuitement l'option SSA3000XR-EMI. Promotion valable jusqu'au 30 juin 2024.

Détails

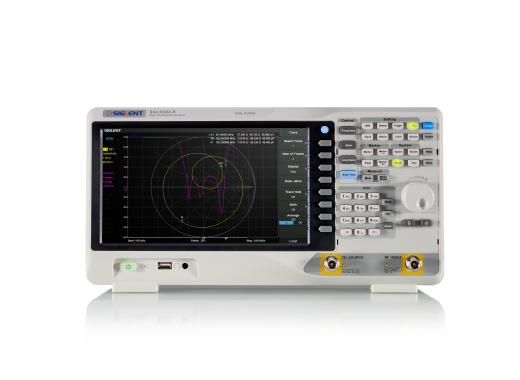

Le SSA3032X-R de Siglent est un analyseur de spectre en temps réel avec une portée allant jusqu'à 3,2 GHz et une bande passante de 25 MHz. Un analyseur de spectre en temps réel utilise la transformation de Fourier rapide (FFT) pour convertir le signal du domaine temporel au domaine fréquentiel. Cela permet de mieux capter les signaux courts et rapides. Ce mode offre une garantie de 100% pour analyser tous les signaux dont la durée est supérieure à 7,2 µs. En raison du faible niveau de bruit par ces analyseurs, les signaux de faible puissance, tels que les signaux harmoniques et les sources d'interférence, sont bien affichés et faciles à analyser. En outre, la faible bande passante de résolution minimale de 1 Hz permet de séparer facilement les signaux dont les fréquences sont proches. Le SSA3032X-R est équipé d'un grand écran tactile de 10,1", sur lequel tous les signaux peuvent être affichés de manière détaillée.

Le Siglent SSA3032X-R est équipé par défaut d'un générateur suiveur. L'analyseur de spectre n'est pas déplacé dans un environnement de travail professionnel et peut être utilisé, par exemple, pour des applications de pré-conformité CEM. L'extension EMI et d'autres options pour cet analyseur se trouvent au bas de cette page.

Séries SSA et SVA de Siglent

Siglent propose plusieurs séries d'analyseurs de spectre, dont vous trouverez un bref aperçu ci-dessous.

SérieSSA3000XSSA3000X-PLUSSSA3000X-RSVA1000X
Modèles SSA3021X
SSA3032X
SSA3015X-PLUS
SSA3021X-PLUS
SSA3032X-PLUS
SSA3075X-PLUS
SSA3032X-R
SSA3050X-R
SSA3075X-R
SVA1015X
SVA1032X
SVA1075X
Bande passante max. 3,2 GHz 7,5 GHz 7,5 GHz 7,5 GHz
VNA
Non
Non
Oui, et DTF
Oui
En temps réel
Non
Non
Oui
Non
Options AMK, EMI, refl AMK, EMI, refl, AMA, DMA AMK, EMI, AMA, DMA, RT40 AMK, EMI, AMA, DMA, DTF
Connectivité - Écran tactile, souris et clavier, serveur web Écran tactile, souris et clavier, serveur web Écran tactile, souris et clavier, serveur web

Aperçu des modèles de la série SSA3000X-R

Vous trouverez ici un aperçu des différences entre les modèles de la série Siglent SSA3000X-R. La principale différence est la bande passante.

ModèleSSA3032X-RSSA3050X-RSSA3075X-R
Bande passante 9 kHz - 3,2 GHz 9 kHz - 5,0 GHz 9 kHz - 7,5 GHz
Générateur suiveur 100 kHz - 3,2 GHz 100 kHz - 5,0 GHz 100 kHz - 7,5 GHz
Prix (hors TVA) 3995 3 995,00 € Hors TVA 7495 7 495,00 € Hors TVA 9115 9 115,00 € Hors TVA

Spécifications

Analyse de la bande passante en temps réel25 MHz (par défaut), 40 MHz (en option)
RBW1 Hz - 3 MHz
DANL ≤-165 dBm
VNA
Oui
Précision de l'amplitude totale < 0,7 dB
Interception du troisième ordre + 14 dBm
Bruit de phase ≤-98 dBc/Hz
Affichage de l'amplitude Enregistrement : 1 - 200 dB
Linéaire : 0 - référence
Interfaces Hôte USB, Dispositif USB, LAN
Écran Écran tactile de 10,1" (1024 x 600)
Poids4,6 kg
Dimensions 393 x 207 x 116,5 mm

Options

Kit d'étalonnage Charge ouverte
Charge en court-circuit
Charge à phase adaptée (50 Ω)
Adaptateur de traversée

Kit d'étalonnage

Siglent mechanical calibration set for VNA
339 339,00 € Hors TVA
Info
SSA3000XR-WDMA Analyse de la modulation numérique. ASK, FSK, MSK, PSK, QAM.

SSA3000XR-WDMA

Siglent SSA3000XR-WDMA option
905 905,00 € Hors TVA
Info
SSA3000X-R-AMA Analyse de la modulation analogique. AM, FM.

SSA3000XR-AMA

Siglent SSA3000XR-AMA option
425 425,00 € Hors TVA
Info
SSA3000XR-EMI Option filtres EMI. Filtre EMI et quasi-détecteur de crêtes.

SSA3000XR-EMI

Siglent SSA3000XR-EMI option
745 745,00 € Hors TVA
Info
SRF5030T, sondes de EMI Cet ensemble de sondes de champ contient 3 sondes de champ magnétique (résolution de 20, 10 et 5 mm) et 1 sonde de champ électrique (résolution de 5 mm) pour les tests de pré-conformité des circuits imprimés.

SRF5030T

Jeu de sondes EMI Siglent SRF5030T
499.17 499,17 € Hors TVA
Info
SSA3000XR-AMK Kit de mesure avancé pour mesurer la puissance du canal, le rapport de puissance du canal adjacent, la bande passante occupée, la puissance dans le domaine temporel, le rapport de bruit de la porteuse, l'analyse d'intermodulation du troisième ordre et l'analyse harmonique.

SSA3000XR-AMK

Siglent SSA3000XR-AMK option
515 515,00 € Hors TVA
Info
SSA3000XR-RT40 Avec cette option, vous augmentez la bande passante en temps réel de l'analyseur de 25 MHz à 40 MHz.

SSA3000XR-RT40

Siglent SSA3000XR-RT40 option
1255 1 255,00 € Hors TVA
Info
USB à GPIB Cette option vous permet de contrôler votre générateur de fonctions via GPIB.

USB-GPIB

Adaptateur Siglent USB-GPIB
123 123,00 € Hors TVA
Info

Accessoires

Le Siglent SSA3032X-R est fourni avec :

  • Câble d'alimentation
  • Câble USB
  • Certificat d'étalonnage

Avantages et inconvénients

  • Mode temps réel
  • Fonction VNA par défaut
  • L'IME n'est pas en temps réel (mais plus rapide)
