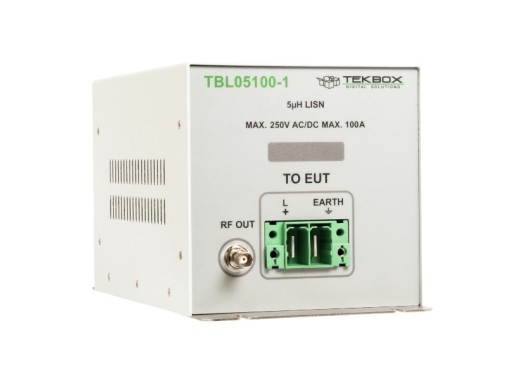

Le TBL05100-1 5 μH et 100 A de Tekbox est un LISN (Line Impedance Stabilization Network) avec une voie utilisée dans les tests CEM qui peut mesurer le " bruit conduit " sur la ligne d'alimentation des appareils alimentés en courant continu et alternatif. Ce LISN fonctionne dans la gamme de fréquences 10 kHz - 400 MHz conformément aux normes CISPR 16-1-2 et CISPR 25. Ce LISN est placé sur la ligne d'alimentation de l'appareil à tester (DUT - objet sous test). Avec un analyseur de spectre ou un récepteur de mesure, le bruit conduit aux bornes d'alimentation de l'objet sous test peut être contrôlé au niveau du connecteur BNC. Deux TBL05100-1 peuvent être utilisés en conjonction avec le LISN Mate de Tekbox ce qui permet de mesurer séparément le bruit en mode commun et le bruit en mode différentiel. Le LISN peut être converti en variantes compatibles avec des normes telles que CISPR 25, MIL-STD-461G, ISO11452-4, ISO 7637-2 et DO-160 en ajoutant un condensateur 10F externe.
Veuillez noter que lorsque vous utilisez ce LISN sans limiteur de transitoires et que vous testez des produits alimentés en courant alternatif, il est fortement recommandé de protéger l'entrée de l'analyseur connecté à l'aide d'un filtre passe-haut tel que le filtre passe-haut Tekbox TBHPF1-150 kHz.
Comparaison des modèles
| Modèle |
TBL05100-1 |
TBL05100-1-B |
| Tension maximale |
250 V AC / 250 V DC |
500 V AC / 1000 V DC |
Spécifications
| Gamme de fréquence | 10 kHz - 400 MHz |
| Tension maximale | 250 V CC / 250 V CA |
| Courant maximal | 100 A |
| Résistance CC | < 5 mΩ |
| Connectivité | BNC, prise/bornes à tension haute, contact Phoenix |
| Dimensions de l'appareil | 300 x 150 x 150 mm |
| Poids | 2,7 kg |
Accessoires
Le Tekbox TBL05100-1 est livré avec :
- x2 bornes femelles
- x1 câble RG232 BNC-mâle à N-mâle de 75 cm
Avantages et inconvénients
- Courant maximal élevé pour un LISN à voie unique
