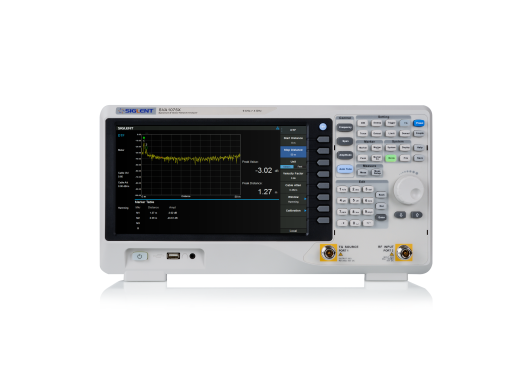

Analyseur de spectre et de réseau vectoriel SVA1075X de Siglent
Promotion ! Si vous achetez un analyseur de spectre Siglent SVA1000X en combinaison avec les sondes EMI Siglent SRF5030T, vous recevez automatiquement et gratuitement l'option SVA1000X-EMI. Promotion valable jusqu'au 30 juin 2024.
Détails
L'analyseur de spectre et de réseau Siglent SVA1075X est la version 7,5 GHz de la série SVA1000X de Siglent. Comme l'analyseur est équipé d'une bande passante énorme de 7,5 GHz, le SVA1075X peut effectuer des mesures sur presque tous les signaux. Une caractéristique frappante de cet analyseur est le faible bruit qui affecte le signal. Seulement -165 dBm/Hz est le bruit typique de l'analyseur. Ce chiffre est suffisamment bas pour ne pas le remarquer dans la pratique.
Grâce à son grand écran tactile de 10,1", le SVA1075X peut être facilement contrôlé et les signaux peuvent être analysés en détail. Grâce à sa bande passante élevée et son faible DANL, le SVA1075X est également idéal pour toutes les applications de pré-conformité CEM. Nous proposons également des logiciels spécialisés à cet effet, que vous trouverez en bas de page.
Analyseur de réseau vectoriel
Avec le VNA, vous pouvez déterminer les performances des équipements de radiofréquence et de micro-ondes au moyen de coefficients de réflexion et de transmission.
Ces performances sont affichées dans les paramètres S (paramètres de diffusion, plus d'informations sur ces paramètres peuvent être trouvées à Wikipédia). Dans le cas d'un VNA, l'amplitude et la phase (S11 et S21) du signal sont toutes deux déterminées.
EEVblog a réalisé une vidéo sur le SVA1015X avec des exemples et des explications de la fonction VNA, que vous pouvez regarder ici (en anglais).
Séries SSA et SVA de Siglent
Siglent propose plusieurs séries d'analyseurs de spectre, dont vous trouverez un bref aperçu ci-dessous.
| Série | SSA3000X | SSA3000X-PLUS | SSA3000X-R | SVA1000X |
|---|---|---|---|---|
| Modèles | SSA3021X SSA3032X |
SSA3015X-PLUS SSA3021X-PLUS SSA3032X-PLUS SSA3075X-PLUS |
SSA3032X-R SSA3050X-R SSA3075X-R |
SVA1015X SVA1032X SVA1075X |
| Bande passante max. | 3,2 GHz | 7,5 GHz | 7,5 GHz | 7,5 GHz |
| VNA | Non |
Non |
Oui, et DTF |
Oui |
| En temps réel | Non |
Non |
Oui |
Non |
| Options | AMK, EMI, refl | AMK, EMI, refl, AMA, DMA | AMK, EMI, AMA, DMA, RT40 | AMK, EMI, AMA, DMA, DTF |
| Connectivité | - | Écran tactile, souris et clavier, serveur web | Écran tactile, souris et clavier, serveur web | Écran tactile, souris et clavier, serveur web |
Aperçu des modèles de la série SVA1000X
Vous trouverez ici un aperçu des différences entre les modèles de la série Siglent SSA3000X-R. La principale différence réside dans la bande passante et la bruit moyen.
| Modèle | SVA1015X | SVA1032X | SVA1075X |
|---|---|---|---|
| Bande passante | 9 kHz - 1,5 GHz | 9 kHz - 3,2 GHz | 9 kHz - 7,5 GHz |
| Bande passante VNA | 100 kHz - 1,5 GHz | 100 kHz - 3,2 GHz | 100 kHz - 7,5 GHz |
| Générateur suiveur | 100 kHz - 5,0 GHz | 100 kHz - 3,2 GHz | 100 kHz - 7,5 GHz |
| DANL | ≤-156 dBm/ Hz | ≤-161 dBm/ Hz | ≤-165 dBm/ Hz |
| Prix |
Spécifications
| Résolution | 1 Hz |
| RBW | 1 Hz - 3 MHz |
| VNA | Oui |
| Précision de l'amplitude totale | < 0,7 dB |
| Interception du troisième ordre | + 14 dBm |
| Bruit de phase | ≤-98 dBc/Hz |
| Affichage de l'amplitude | Enregistrement : 1 - 200 dB Linéaire : 0 - référence |
| Interfaces | Hôte USB, Dispositif USB, LAN |
| Écran | Écran tactile de 10,1" (1024 x 600) |
| Poids | 4,6 kg |
| Dimensions | 393 x 207 x 116,5 mm |
Options
| Kit d'étalonnage | Charge ouverte Charge en court-circuit Charge à phase adaptée (50 Ω) Adaptateur de traversée | |
| Ensemble d'utilitaires pour l'analyse de spectre - UKitSSA3X | 1 x N (Mâle) - câbles SMA (Mâle) 1 x N (Mâle) - N câble (Mâle) 2 x N (Mâle) - Adaptateur BNC (Femelle) 2 x N (Mâle) - Adaptateur SMA (Femelle) 1x 10 dB atténuateur | |
| Options de licence EMI - SVA1000X-EMI | Ensemble de mesure EMI Filtre EMI et détecteur de Quasi-Peak Option de test EMI dans le logiciel EasySpectrum | |
| SRF5030T, sondes de EMI | Cet ensemble de sondes de champ contient 3 sondes de champ magnétique (résolution de 20, 10 et 5 mm) et 1 sonde de champ électrique (résolution de 5 mm) pour les tests de pré-conformité des circuits imprimés. | |
| Licence pour ensemble de mesures avancées - SVA1000X-AMK | APCR, CHPower, OBW, etc. | |
| Licence de distance jusqu'au défaut - SVA1000X-DTF | Cette option vous permet de déterminer la distance d'un défaut/faut avec cet analyseur. | |
| Analyse de la modulation numérique - SVA1000X-DMA | Fonctions d'analyse de la modulation numérique, y compris ASK et FSK. | |
| Analyse de la modulation analogique - SVA1000X-AMA | Fonctions d'analyse de la modulation analogique, y compris AM et FM. | |
| USB à GPIB | Cette option vous permet de contrôler votre générateur de fonctions via GPIB. |
Accessoires
La SVA1075X est livré avec :
- Câble USB
- Câble d'alimentation
Avantages et inconvénients
- Faible DANL de -165 dBm/Hz
- Bande passante élevée de 7,5 GHz
- Tracking Generator inclus
Téléchargements
| SVA1000X Programming guide |
 (3.85 MB) |
Download |
| User manual SVA1000X |
(6 MB) |
Download |
| Siglent SVA1000X datasheet |
(1.81 MB) |
Download |
