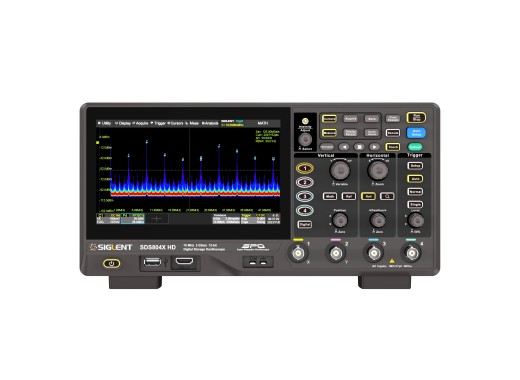

Le SDS804X HD de Siglent est un oscilloscope avec 4 voies et la version avec 70MHz de la série SDS800X de Siglent. La série SDS800X HD a une résolution de 12 bits pour réduire l'incertitude de quantification et améliorer ainsi la fidélité du signal et les capacités d'analyse. Cet oscilloscope dispose également d'une profondeur de mémoire de 50 Mpts par voie et d'un taux d'échantillonnage de 2 GSa/s. En outre, les oscilloscopes de cette série sont dotés d'un écran tactile de 7 pouces avec une résolution de 1 024 x 600 pixels et un taux de capture élevé de 500 000 de formes d'onde par seconde. Les modes d'affichage de l'intensité à 256 niveaux et de la température de couleur sont également inclus. La série SDS800X HD comprend l'analyse du diagramme de bode, le test de masque et l'analyse de puissance en option.
Un grand nombre de cadres avec des données peuvent être stockés pour une analyse approfondie. De plus, les oscilloscopes de la série SDS800X HD ont un bruit de fond ultra bas, ce qui rend possible les mesures sur de très petits signaux et donne des signaux plus propres. En outre, de multiples options d'interface sont incluses, puisqu'il y a un hôte/dispositif USB en plus : LAN, HDMI, succès/échec et sortie déclencheur. La commande à distance via un navigateur web est également possible grâce au serveur web intégré. La série SDS800X HD peut également être complétée par plusieurs options telles qu'un analyseur logique et un générateur de fonctions qui figurent dans le tableau des options ci-dessous.
Aperçu du modèle
Modèle |
Bande passante |
Voies |
Profondeur de mémoire |
Temps de montée |
Prix |
SDS802X HD
|
70 MHz |
2 |
50 Mpts (voie simple)25 Mpts (voie double) |
5 ns |
359
359,00 €
Hors TVA
|
SDS804X HD
|
70 MHz |
4 |
50 Mpts (voie simple)25 Mpts (voie double)10 Mpts (tous les voies actives) |
5 ns |
409
409,00 €
Hors TVA
|
SDS812X HD
|
100 MHz |
2 |
50 Mpts (voie simple)25 Mpts (voie double) |
3,5 ns |
409
409,00 €
Hors TVA
|
SDS814X HD
|
100 MHz |
4 |
50 Mpts (voie simple)25 Mpts (voie double)10 Mpts (tous les voies actives) |
3,5 ns |
499
499,00 €
Hors TVA
|
SDS822X HD
|
200 MHz |
2 |
100 Mpts (divisé par le nombre de voies actives) |
1,8 ns |
539
539,00 €
Hors TVA
|
SDS824X HD
|
200 MHz |
4 |
100 Mpts (divisé par le nombre de voies actives) |
1,8 ns |
699
699,00 €
Hors TVA
|
Spécifications
Fréquence d'échantillonnage | 2 GS/s (divisé par le nombre de voies actives) |
Taux de capture de la forme d'onde | 500 000 wfm/s |
Résolution verticale | 12 bits |
Échelle verticale | 500 µV/div - 10 V/div |
Échelle horizontale | 2 ns/div - 1 000 s/div (modèles 70/100 MHz), 1 ns/div - 1 000 s/div (modèles 200 MHz) |
Interfaces | Hôte USB, dispositif USB, LAN, succès/échec, sortie déclencheur |
Décodage | IIC, SPI, UART/RS232, CAN, LIN |
Écran | Écran tactile TFT LCD de 7" (1 024 x 600) |
Dimensions | 312 x 151 x 132,6 mm |
Poids | 2,6 kg |
Accessoires
Le Siglent SDS804X HD est livré avec les accessoires suivants :
- 4 sondes PB470
- Câble d'alimentation
- x1 câble USB
Options
Générateur de fonction à 25 MHz |
Cette option ajoute un générateur de fonction avec USB et 25 MHz à l'oscilloscope. Sur la page produit du générateur de fonction vous avez le choix d'acheter le logiciel correspondant. Ce logiciel est nécessaire pour utiliser le générateur de fonction.
|
|
Analyseur logique SLA1016 (option matérielle) |
Avec cet analyseur logique à 16 vois, il est possible d'analyser des signaux numériques. Pour utiliser cette option, vous avez également besoin du logiciel SLA1016 pour l'option de la série SDS800X HD que vous pouvez également trouver directement ci-dessous.
|
|
Logiciel SLA1016 pour la série SDS800X HD |
Logiciel pour l'analyseur logique Siglent SLA1016. Pour utiliser cette option, vous avez également besoin du l'analyseur logique SLA1016 que vous pouvez également trouver directement ci-dessous.
|
|
Option d'analyse avancée SDS800X HD |
Avec cette option logicielle, l'analyse de puissance peut être ajoutée aux fonctionnalités des oscilloscopes Siglent SDS800X HD.
|
|
Appareil de désaxage DF2001A |
Cette option est utilisée pour l'étalonnage de phase des sondes de tension et de courant, ce qui permet une analyse plus précise de la puissance.
|
|
