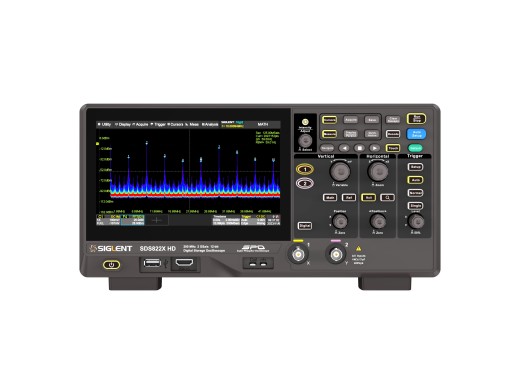

Oscilloscope Siglent SDS822X HD
Détails
Le SDS822X HD de Siglent est un oscilloscope avec 2 voies et la version avec 200 MHz de la série SDS800X de Siglent. La série SDS800X HD a une résolution de 12 bits pour réduire l'incertitude de quantification et améliorer ainsi la fidélité du signal et les capacités d'analyse. Cet oscilloscope dispose également d'une profondeur de mémoire de 100 Mpts par voie et d'un taux d'échantillonnage de 2 GSa/s. En outre, les oscilloscopes de cette série sont dotés d'un écran tactile de 7 pouces avec une résolution de 1 024 x 600 pixels et un taux de capture élevé de 500 000 de formes d'onde par seconde. Les modes d'affichage de l'intensité à 256 niveaux et de la température de couleur sont également inclus. La série SDS800X HD comprend l'analyse du diagramme de bode, le test de masque et l'analyse de puissance en option.
Un grand nombre de cadres avec des données peuvent être stockés pour une analyse approfondie. De plus, les oscilloscopes de la série SDS800X HD ont un bruit de fond ultra bas, ce qui rend possible les mesures sur de très petits signaux et donne des signaux plus propres. En outre, de multiples options d'interface sont incluses, puisqu'il y a un hôte/dispositif USB en plus : LAN, succès/échec et sortie déclencheur. La commande à distance via un navigateur web est également possible grâce au serveur web intégré. La série SDS800X HD peut également être complétée par plusieurs options telles qu'un analyseur logique et un générateur de fonctions qui figurent dans le tableau des options ci-dessous.
Siglent propose une large gamme d'options logicielles pour ses produits, ajoutant souvent de nombreuses fonctionnalités. Pour toute information sur les options disponibles, veuillez vous référer au manuel d'utilisation au bas de cette page.
Aperçu du modèle
| Modèle | Bande passante | Voies | Profondeur de mémoire | Temps de montée | Prix |
|---|---|---|---|---|---|
| SDS802X HD | 70 MHz | 2 | 50 Mpts (voie simple)25 Mpts (voie double) | 5 ns | |
| SDS804X HD | 70 MHz | 4 | 50 Mpts (voie simple)25 Mpts (voie double)10 Mpts (tous les voies actives) | 5 ns | |
| SDS812X HD | 100 MHz | 2 | 50 Mpts (voie simple)25 Mpts (voie double) | 3,5 ns | |
| SDS814X HD | 100 MHz | 4 | 50 Mpts (voie simple)25 Mpts (voie double)10 Mpts (tous les voies actives) | 3,5 ns | |
| SDS822X HD | 200 MHz | 2 | 100 Mpts (divisé par le nombre de voies actives) | 1,8 ns | |
| SDS824X HD | 200 MHz | 4 | 100 Mpts (divisé par le nombre de voies actives) | 1,8 ns |
Spécifications
| Impédance d'entrée | 1 MΩ |
| Fréquence d'échantillonnage | 2 GS/s (divisé par le nombre de voies actives) |
| Taux de capture de la forme d'onde | 500 000 wfm/s |
| Résolution verticale | 12 bits |
| Échelle verticale | 500 µV/div - 10 V/div |
| Échelle horizontale | 2 ns/div - 1 000 s/div (modèles 70/100 MHz), 1 ns/div - 1 000 s/div (modèles 200 MHz) |
| Interfaces | Hôte USB, dispositif USB, LAN, succès/échec, sortie déclencheur |
| Décodage | IIC, SPI, UART/RS232, CAN, LIN |
| Écran | Écran tactile TFT LCD de 7" (1 024 x 600) |
| Taux de réduction du bruit Eleshop | ★ ★ |
| Dimensions | 312 x 151 x 132,6 mm |
| Poids | 2,6 kg |
Options
Ces options matérielles et logicielles sont disponibles pour la série SDS800X HD. L'option logicielle de forme d'onde/générateur de fonctions (FG) et l'option logicielle MSO (16LA) sont déjà incluses par défaut dans le produit et n'ont pas besoin d'être achetées séparément. Dans certains cas, une mise à jour du micrologiciel peut être nécessaire.| Option de générateur de formes d'ondes/fonctions arbitraires isolé par USB (matériel) | SAG1021I |
| Analyseur logique 16 canaux (matériel) | SLA1016 |
| Dispositif de redressement pour l'analyse de puissance (matériel) | DF2001A |
| Option d'analyse de puissance (logiciel) | SDS800XHD-PA |
Accessoires
Le Siglent SDS822X HD est livré avec les accessoires suivants :
- x2 sondes PP215
- Câble d'alimentation
- x1 câble USB
Avantages et inconvénients
- Résolution de 12 bits
- Fréquence d'échantillonnage et profondeur de mémoire élevées
- Générateur de fonction optionnel et autres options
- Décodage CAN et LIN
- Tracés de bode
Téléchargements
| SDS800X HD series datasheet |  (2.09 MB) | Télécharger |
| SDS800X HD series user manual | (13.39 MB) | Télécharger |
| SDS800X HD series programming guide | (9.41 MB) | Télécharger |
