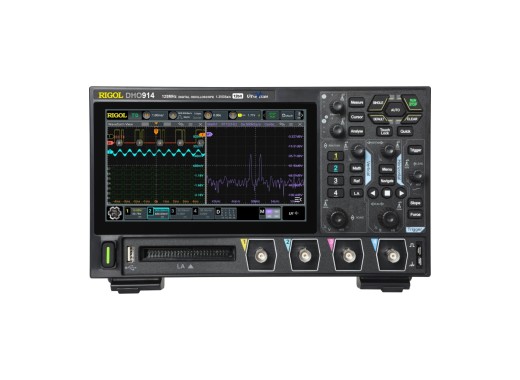

Oscilloscope Rigol DHO914

Le DHO914 de Rigol est un oscilloscope avec 4 canaux et la version avec 125 MHz de la série DHO900. Le DHO914 est doté d'une résolution de 12 bits pour réduire l'incertitude de quantification et améliorer ainsi la fidélité du signal et les capacités d'analyse. L'analyse des 16 canaux numériques est possible grâce à l'analyseur logique et à la sonde logique optionnelle, qui figurent dans le tableau des options ci-dessous. En outre, les oscilloscopes de cette série sont dotés d'un écran tactile phosphorescent de 7 pouces avec une résolution de 1 024 x 600 pixels et un taux de capture élevé de 1 000 000 de formes d'onde par seconde. Cet oscilloscope offre également une précision de gain de 1 % en courant continu ainsi qu'une fréquence d'échantillonnage de 1,25 GSa/s. En outre, de multiples options d'interface sont incluses, puisqu'il y a un hôte/dispositif USB en plus : LAN, HDMI, succès/échec et sortie déclencheur. Un grand nombre de cadres avec des données peuvent être stockés pour une analyse approfondie. De plus, les oscilloscopes de la série DHO900 ont un bruit de fond ultra bas, ce qui rend possible les mesures sur de très petits signaux et donne des signaux plus propres. Les modèles -S de la série 900 comprennent un générateur de fonction arbitraire et disposent d'une analyse de la courbe de bode permettant l'analyse de la réponse de la boucle, des histogrammes, de l'analyse des signaux numériques, etc.

Les oscilloscopes de la série DHO900 sont alimentés via leur port USB-C, ce qui entraîne de multiples avantages par rapport aux modes d'alimentation plus traditionnels. Une source d'alimentation portable peut être utilisée pour alimenter l'oscilloscope, ce qui permet d'utiliser l'oscilloscope n'importe où. Le poids est également plus faible et la taille est plus compacte grâce à la suppression de l'alimentation électrique interne. Les points de fixation standard pour moniteur permettent d'installer cet oscilloscope sur un moniteur standard, ce qui permet d'économiser de l'espace sur le bureau et de bénéficier d'une plus grande liberté de mouvement.

Aperçu du modèle

Comparaison des séries DHO800 et DHO900

Spécifications

Options

Sonde logique (PLA2216)

Cette sonde élargit l’oscilloscope avec 16 canaux numériques. Cette sonde est spécialement conçue pour la série DHO900.

PLA2216 344.52 Prix normal : 382,80 € Now: Incl. 20% TVA: 344,52 € HT : 287,10 € Info Ajouter au panier

Accessoires

Le Rigol DHO914 est livré avec les accessoires suivants :

• x4 sondes
• Câble d'alimentation
• Câble de mise à la terre à fiche banane

Téléchargements

DHO900 series user manual	(6.49 MB)	Télécharger
DHO900_DataSheet_EN	(6.36 MB)	Télécharger
