Oscilloscope Rigol DS9204
Détails

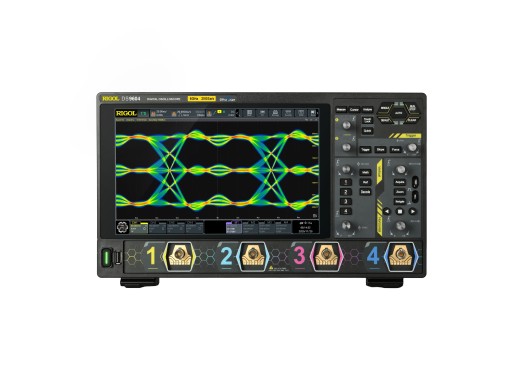

Veuillez noter que les images du produit montrent le Rigol DS9604 ; le Rigol DS9204 est visuellement comparable.
Le Rigol DS9204 est un oscilloscope haut de gamme avec une bande passante de 2,5 GHz, un échantillonnage de 20 GSa/s, 4 voies analogiques, et une mémoire standard de 500 Mpts (extensible à 2 Gpts), adapté à tous les travaux de recherche et développement, de validation et de test de production impliquant du numérique à haut débit, de l'analyse de protocole, ou des tests de conformité.
Le DS9000 est le successeur de la série MSO8000A, construit sur une plate-forme d'acquisition nouvellement développée avec une résolution verticale qui passe de 8 à 16 bits en mode haute résolution et un test de masque matériel standard. Il est conçu pour les ingénieurs en recherche et développement qui valident les conceptions numériques à grande vitesse, caractérisent les alimentations électriques et exécutent des routines de test de production où la mémoire profonde et la capture rapide sont importantes. Des options sont disponibles pour l'analyse du diagramme de l'œil, l'analyse du bruit de fond et les tests de conformité pour USB 2.0, Ethernet, Ethernet automobile et MIPI D-PHY. Un serveur web intégré permet le contrôle et la surveillance à distance sur le réseau local. Si vous souhaitez obtenir de l'aide pour choisir le modèle adapté à votre application ou commander l'une des options, veuillez nous contacter.
Aperçu du modèle
| DS9202 | DS9204 | DS9404 | DS9604 | MSO9402 | |
|---|---|---|---|---|---|
| Bande passante | 2 GHz | 2,5 GHz | 4 GHz | 6 GHz | 4 GHz |
| Voies | 2 | 4 | 4 | 4 | 2 |
| Voies numériques | Non | Non | Non | Non | 16 voies |
| Fréquence d'échantillonnage | 10 GSa/s | 20 GSa/s | 20 GSa/s | 20 GSa/s | 20 GSa/s |
| Profondeur de mémoire | 10 Mpts | 500 Mpts | 500 Mpts | 500 Mpts | 500 Mpts |
| Générateur de signaux arbitraires | Non | Non | Non | Non | 2 voies, 50 MHz |
| Prix |
Spécifications
| Taux de capture des formes d'onde | 1 000 000 wfms/s |
| Résolution verticale | 8 bits (9 - 16 bits en mode haute résolution) |
| Échelle verticale | 1 mV/div - 10 V/div |
| Échelle horizontale | 50 ps/div - 500 s/div |
| Interfaces | Hôte/dispositif USB, LAN, HDMI, sortie AUX |
| Options de décodage | RS232/UART, I2C, SPI, CAN |
| Écran | Tactile de 10,1 pouces (1 280x800) |
| Dimensions | 358 x 215 x 125 mm |
| Poids | 5,3 kg |
Accessoires
L'oscilloscope Rigol DS9204 est livré avec les accessoires suivants :
- x4 Sondes passives de 500 MHZ RP3500A
- x1 Câble d'alimentation
Avantages et inconvénients
- Taux de capture de formes d'ondes de 1 000 000 wfms/s
- Mémoire de 500 Mpts, extensible à 2 Gpts
- Mode de résolution verticale 16 bits
- 20 GSa/s tombe à 10 GSa/s avec 4 voies actives
Téléchargements
| Rigol DS9000 datasheet |  (17.73 MB) | Télécharger |
| Rigol DS9000 quick guide | (6.84 MB) | Télécharger |
