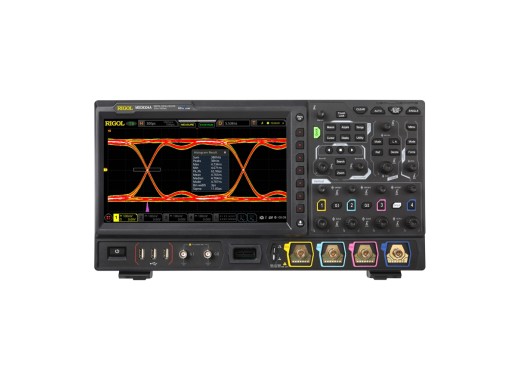

Oscilloscope Rigol MSO8204A
Promotion ! Le prix de ce produit est temporairement réduit jusqu'au 31 décembre 2026 !
Promotion ! Les oscilloscopes Rigol de la série MSO8000A comprennent maintenant un ensemble d'options MSO8000-BND gratuit ! Le bundle sera automatiquement ajouté à votre panier d'achat. Promotion valable jusqu'au 31 décembre 2026.
Promotion ! L'oscilloscope Rigol MSO8204A inclut maintenant une mise à niveau gratuite de la bande passante MSO8000A-BW20T30 ! La mise à niveau sera automatiquement ajoutée à votre panier d'achat. Promotion valable jusqu'au 31 décembre 2026.
Détails
Le MSO8204A de Rigol est un oscilloscope de qualité élevée doté d'une bande passante de 2GHz, d'une profondeur de mémoire très élevée de 500 Mpts et d'une fréquence d'échantillonnage de 10 GS/s. De plus, cet oscilloscope possède 4 canaux analogiques et intègre 7 instruments indépendants en un seul appareil. Ces instruments comprennent un oscilloscope, un analyseur logique avec 16 canaux, un analyseur de spectre, un générateur de formes d'ondes arbitraires, un voltmètre numérique, un compteur et un totalisateur de fréquences à 6 chiffres et un analyseur de protocole.
En outre, le MSO8204A offre un écran tactile capacitif de 10,1 pouces de haute qualité avec un affichage à 256 niveaux d'intensité et une persistance des couleurs. Le MSO8204A peut réaliser des diagrammes de l'œil et des analyses de bruit de fond en temps réel. Cet oscilloscope possède plusieurs interfaces, ce qui lui permet d'être connecté à un PC pour transférer les résultats des mesures. En outre, les données peuvent être stockées sur une clé USB via le port USB situé en façade.
Aperçu du modèle
| Modèle | MSO8074A | MSO8154A | MSO8204A |
|---|---|---|---|
| Bande passante | 750 MHz | 1,5 GHz | 2 GHz |
| Prix |
Spécifications
| Canaux analogiques | 4 |
| Canaux numériques | 16 (Sonde opt.) |
| Profondeur de mémoire | 500 Mpts |
| Fréquence d'échantillonnage | 10 GS/s |
| Taux de capture de la forme d'onde | 600 000 wfms/s |
| Résolution verticale | 8 bits |
| Échelle verticale | 1 mV/div - 10 V/div |
| Échelle horizontale | 500 ps/div - 1 ks/div |
| Interfaces | USB, LAN, HDMI |
| Options de décodage (en option) | I2C, SPI, UART/RS232, CAN, CAN-FD, LIN, FlexRay, I2S et MIL- STD-1553 |
| Écran | 10,1" LCD (1024 x 600) |
| Dimensions de l'écran | 410 x 224 x 135 mm |
| Poids | 4,0 kg |
Options
| Sonde logique à 16 voies (matériel) | RPL2316 | |
| Ensemble d'analyse de protocole série (logiciel) | MSO8000-BND | |
| Mise à niveau de la bande passante de 2 GHz à 3 GHz (logiciel) | MSO8000A-BW20T30 |
Accessoires
Le MSO8204A est livré standard avec :
- Câble USB
- Câble d'alimentation
- x4 sondes passives highZ de 500 MHz
- Couvercle de protection avant
Avantages et inconvénients
- Très large bande passante
- Grande mémoire
Téléchargements
