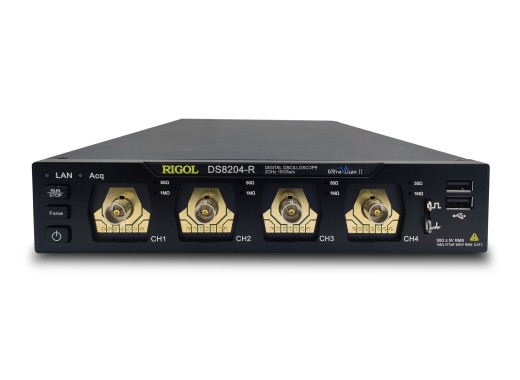

Le Rigol DS8104-R est un oscilloscope sans tête de qualité élevée, monté en rack et doté de 4 canaux. Il permet de réaliser des configurations de mesure nécessitant de nombreux canaux puisque ces oscilloscopes peuvent être connectés en parallèle, ce qui est utile, par exemple, dans les domaines de la recherche et de l'automatisation.
En outre, l'oscilloscope est doté de nombreuses fonctions avancées, notamment l'analyse du bruit de fond et le déclenchement de zone avancé à un fréquence d'échantillonnage élevée, jusqu'à 10 GSa/s. Sa profondeur de mémoire extraordinairement grande permet des acquisitions de données allant jusqu'à 500 M points. Les images peuvent être capturées à plus de 600 000 formes d'onde par seconde et lues à 450 000 images par seconde.
En outre, le corps de la DS8104-R a une hauteur de 1 U de rack, mais vous n'avez pas nécessairement besoin d'utiliser le support de rack. À l'arrière, les possibilités pour connecter avec l'oscilloscope sont nombreuses : il offre des modes SFP+ (10 Gbps) et LAN (LXI), un mode hôte/appareil USB (GPIB) et un port HDMI. Un écran HDMI, un clavier et une souris peuvent être branchés, mais il est plus accessible d'utiliser un hôte externe via Ethernet pour accéder à son interface de contrôle web. Les utilisateurs avancés peuvent souhaiter installer le logiciel Ultra Sigma PC de Rigol qui vous permet de connecter l'oscilloscope via USB à un PC pour émettre des commandes SCPI automatisées et exporter des données vers divers autres logiciels.
Modèle | DS8034-R | DS8104-R | DS8204-R |
---|---|---|---|
Bande passante | 350 MHz | 1 GHz | 2 GHz |
Canaux | 4 (Analogue) | 4 (Analogue) | 4 (Analogue) |
Profondeur de mémoire | 500 Mpts | 500 Mpts | 500 Mpts |
Fréquence d'échantillonnage | 10 GSa/s | 10 GSa/s | 5 GSa/s |
Taux de capture de la forme d'onde | 600,000 wfms/s | 600,000 wfms/s | 600,000 wfms/s |
Prix |
Résolution verticale | 8 bits |
Échelle verticale | 1 MΩ : 1 mV/div ~ 10 V/div 50 Ω : 1 mV/div ~ 1 V/div |
Échelle horizontale | 200 ps/div ~ 1 ks/div |
Interfaces |
Hôte/Dispositif USB (option : GPIB) LAN (LXI 2011) HDMI 1.4b option : SFP+ 10 Gbps |
Options de décodage | parallèle option : RS232/UART, I2C, SPI, LIN, CAN, FlexRay, I2S et MIL-STD-1553 |
Dimensions | 214 x 43 x 478 mm (LxHxL, sans poignées ni oreilles de suspension)
Hauteur de rack 1 U, demi-largeur |
Poids | 3,6 kg |
