Oscilloscope Rigol MSO9402

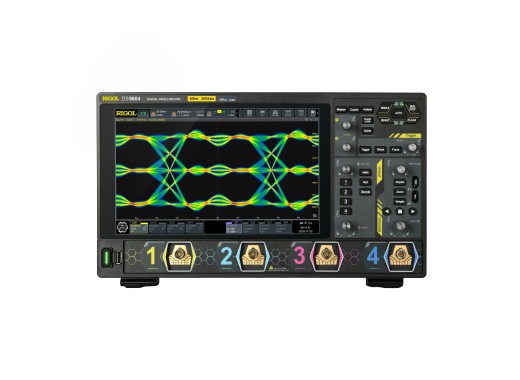

Veuillez noter que les images du produit montrent le Rigol DS9604. Le Rigol MSO9402 est visuellement comparable, à l'exception du fait qu'il possède 2 voies analogiques au lieu de 4.

Le Rigol MSO9402 est un oscilloscope à signaux mixtes haut de gamme avec une bande passante de 4 GHz, un échantillonnage de 20 GSa/s, 2 voies analogiques et 16 voies numériques, une mémoire standard de 500 Mpts (extensible à 2 Gpts), et un générateur de formes d'ondes arbitraires intégré à 2 voies, adapté à tous les travaux de recherche et développement de validation et de test de production impliquant du numérique à haut débit, de l'analyse de protocole, ou des tests de conformité.

Le MSO9000 est le successeur de la série MSO8000A de Rigol, construit sur une plate-forme d'acquisition nouvellement développée avec une résolution verticale qui passe de 8 à 16 bits en mode haute résolution et un test de masque matériel standard. En tant qu'oscilloscope à signaux mixtes, le MSO9402 combine des voies d'oscilloscope analogiques avec 16 voies logiques numériques dans un seul instrument, ce qui le rend bien adapté au débogage des systèmes embarqués, à la validation des microcontrôleurs et des FPGA, à la gestion de l'alimentation dans un domaine mixte et à toute application où les signaux de contrôle numériques interagissent avec les mesures analogiques. Le générateur de formes d'ondes arbitraires à 2 voies intégré en fait un banc d'essai autonome. Des options sont disponibles pour l'analyse du diagramme de l'œil, l'analyse du bruit de fond et les tests de conformité pour USB 2.0, Ethernet, Ethernet automobile et MIPI D-PHY. Un serveur web intégré permet le contrôle et la surveillance à distance sur le réseau local. Si vous souhaitez obtenir de l'aide pour choisir le modèle adapté à votre application ou commander l'une des options, veuillez nous contacter.

Aperçu du modèle

Spécifications

Accessoires

L'oscilloscope Rigol MSO9402 est livré avec les accessoires suivants :

• x2 Sondes passives de 500 MHZ RP3500A
• x1 Câble d'alimentation

Téléchargements

Rigol DS9000 datasheet	(17.73 MB)	Télécharger
Rigol DS9000 quick guide	(6.84 MB)	Télécharger
