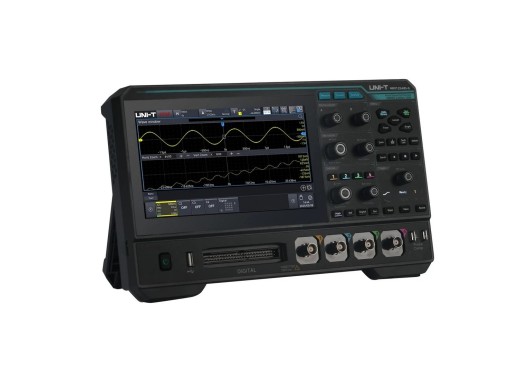

Oscilloscope UNI-T MSO1254HD-S
Détails
L'UNI-T MSO1254HD-S est l'entrée de 250 MHz de la série d'oscilloscopes UNI-T MSO1000HD, 12 bits, 4 voies, qui est livrée avec un générateur de fonctions. Cette série d'oscilloscopes présente une fréquence d'échantillonnage maximale de 2,5 GSa/s, une profondeur de mémoire de 100 Mpts par voie et utilise le filtrage numérique pour augmenter la résolution effective jusqu'à 16 bits dans le mode Enhanced Resolution. En outre, le MSO1000HD est livré avec des outils intégrés pour le décodage du bus série automobile, y compris les protocoles audio spécialisés, qui sont généralement des mises à niveau optionnelles sur des oscilloscopes de prix similaire. Il existe également un mode analyseur de spectre avec un affichage en cascade pour l'analyse des fréquences et une suite dédiée à l'analyse de puissance pour les travaux de mesure avancés dans le domaine de l'électronique de puissance. En outre, pour l'enregistrement des données et la caractérisation des signaux, des statistiques automatiques et des graphiques de tendance s'affichent directement à l'écran pour faciliter l'analyse.
La série MSO1000HD peut également être complétée par la sonde d'analyse logique à 16 voies, qui offre également l'option d'analyse numérique. Si l'écran LCD intégré de 7 pouces (1 024x600) n'est pas suffisant, la sortie HDMI permet un affichage transparent sur un écran plus grand. Un contrôle externe est également possible, avec des options de gestion de l'oscilloscope via LAN/USB ou via un serveur web intégré.
La garantie par défaut de 3 ans peut être étendue à 5 ans en enregistrant votre instrument.
Aperçu du modèle
| Modèle | MSO1154HD | MSO1154HD-S | MSO1254HD | MSO1254HD-S |
|---|---|---|---|---|
| Bande passante | 150 MHz | 150 MHz | 250 MHz | 250 MHz |
| Temps de montée | &le ; 2,2 ns | ≤ 2,2 ns | ≤ 1,4 ns | ≤ 1,4 ns |
| Générateur de fonction | Non |
Oui |
Non |
Oui |
| Prix |
Spécifications
| Voies | 4 |
| Profondeur de mémoire | 100 Mpts |
| Fréquence d'échantillonnage | 2,5 GS/s (divisé par le nombre de voies actives) |
| Taux de capture de forme d'onde | 200 000 wfm/s |
| Résolution verticale | 12 bits |
| Échelle verticale | 500 µV/div - 10 V/div |
| Échelle horizontale | 2 ns/div - 1 000 s/div |
| Interfaces | Hôte USB, Dispositif USB, LAN, Succès/échec, Gen Out, HDMI |
| Décodage | I2C, SPI, UART/RS232, CAN, CAN-FD, LIN, RS-485/422, Audio |
| Écran | Tactile LCD 7 pouces (1 024x600) |
| Dimensions | 282 x 175 x 49 mm |
| Poids | 1,56 kg |
Spécifications du générateur de fonctions
| Bande passante | 1 μHz - 25 MHz |
| Voies | 1 |
| Résolution verticale | 14 bits |
| Fréquence d'échantillonnage | 200 MSa/s |
| Résolution en fréquence | 1 μ Hz |
| Plage d'amplitude | 20 mVpp - 6 Vpp |
| Longueur d'onde | 4 kpts |
| Modulation | AM, FM, FSK, ASK |
| Fonctions intégrées | Sinus, Carré, Impulsion, Rampe, Bruit, CC, Arbitraire, Balayage |
Accessoires
Le MSO1254HD-S est livré avec :
- x1 Adaptateur d'alimentation
- x1 Câble USB
- x4 Sondes passives UT-P06
Avantages et inconvénients
- Outils d'analyse de puissance
- Décodage audio
- Fréquence d'échantillonnage de 2,5 GSa/s
- Profondeur de mémoire de 100 Mpts par voie
Téléchargements
| UNI-T MSO1000HD Datasheet |  (5.09 MB) | Télécharger |
| UNI-T MSO1000HD Programming manual | (2.53 MB) | Télécharger |
| UNI-T MSO1000HD User manual | (14.19 MB) | Télécharger |
