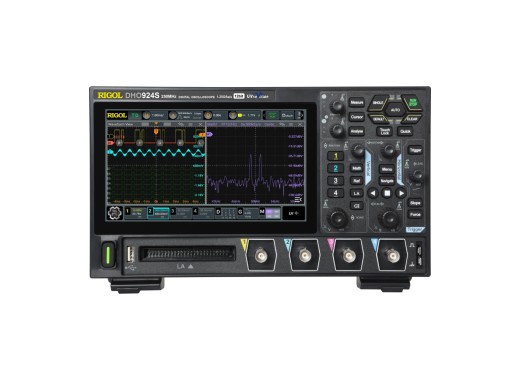

Oscilloscope Rigol DHO924S
Détails
Le Rigol DHO924S est un oscilloscope à 4 canaux et la version 250 MHz de la série DHO900. Le DHO924S est doté d'une résolution de 12 bits afin de réduire l'incertitude de quantification et d'améliorer la fidélité du signal et les capacités d'analyse. L'analyse des 16 canaux numériques est possible grâce à l'analyseur logique et à la sonde logique optionnelle qui sont disponibles dans le tableau des options ci-dessous. En outre, les oscilloscopes de cette série sont dotés d'un écran tactile phosphorescent de 7 pouces, d'une résolution de 1024 x 600 pixels et d'un taux de capture élevé de 1 000 000 de formes d'onde par seconde. Cet oscilloscope se caractérise également par une précision de gain en courant continu de 1 % et un taux d'échantillonnage de 1,25 GSa/s. De plus, de multiples options d'interface sont incluses, comme l'hôte/dispositif USB, en plus de : LAN, HDMI, Pass/Fail et sortie de déclenchement. Un grand nombre de trames avec des données peuvent être stockées pour une analyse ultérieure. En outre, les oscilloscopes de la série DHO900 ont un plancher de bruit très bas, ce qui permet d'effectuer des mesures sur de très petits signaux et d'obtenir des signaux plus propres. Les modèles -S de la série 900 comprennent un générateur de fonctions arbitraires et disposent d'une analyse de la courbe de bode permettant l'analyse de la réponse de la boucle, des histogrammes, de l'analyse des signaux numériques, etc.
Les oscilloscopes de la série DHO900 sont alimentés via leur port USB-C, ce qui entraîne de multiples avantages par rapport aux modes d'alimentation plus traditionnels. Une source d'alimentation portable peut être utilisée pour alimenter l'oscilloscope par conséquent permettant l'utilisation de l'oscilloscope n'importe où. Le poids est également plus faible et la taille plus compacte en raison de la suppression d'une alimentation interne. Les points de fixation standard pour moniteur permettent d'installer cet oscilloscope sur un moniteur standard, ce qui permet d'économiser de l'espace sur le bureau et de bénéficier d'une plus grande liberté de mouvement.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Aperçu du modèle
| Modèle | DHO914 | DHO914S | DHO924 | DHO924S |
|---|---|---|---|---|
| Largeur de bande | 125 MHz | 125 MHz | 250 MHz | 250 MHz |
| Générateur de fonctions arbitraires | Non |
Oui |
Non |
Oui |
| Prix |
Comparaison des séries DHO800 et DHO900
| Modèle | Série Rigol DHO800 | Série Rigol DHO900 |
|---|---|---|
| Largeur de bande | 70 / 100 MHz | 125 / 250 MHz |
| Canaux | 2 ou 4 canaux | 4 canaux analogiques + 16 canaux numériques |
| Profondeur de mémoire | 25 Mpts (un seul canal) | 50 Mpts (canal unique) |
| Temps de montée | ≤5 ns / ≤3.5 ns | ≤2.8 ns / ≤1.4 ns |
| Échelle verticale | 500 µV/div - 10 V/div | 200 µV/div - 10 V/div |
| Échelle horizontale | 5 ns/div - 500 s/div | 2 ns/div - 500 s/div |
| Générateur de fonctions arbitraires | Non |
Oui pour les modèles -S |
| Analyseur logique | Non |
Oui |
Spécifications
| Canaux | 4 canaux analogiques + 16 canaux numériques |
| Taux d'échantillonnage | 1,25 GSa/s (divisé par le nombre de canaux actifs) |
| Taux de capture des formes d'onde | 1 000 000 wfms/s |
| Résolution verticale | 12 bits |
| Stockage interne | 8 GB |
| Interfaces | LAN, HDMI, USB Host, USB Device, HDMI, Pass/fail, Trigger out |
| Options de décodage | I2C, SPI, UART/RS232, CAN |
| Écran | Écran tactile multipoint de 7 pouces (1024x600) |
| Puissance de sortie requise | 12 V, 4 A. 48 W |
| Norme d'alimentation | PD2.0 / PD3.0 |
| Taux de réduction du bruit Eleshop | ★ ★ ★ ★ |
| Dimensions de l'appareil | 265,35 x 161,75 x 77,38 mm |
| Poids | 1,78 kg |
Options
| Sonde logique (PLA2216) | Cette sonde élargit le champ d'application avec 16 canaux numériques. Cette sonde est spécialement conçue pour la série DHO900. |
Accessoires
Le Rigol DHO924S est livré avec les accessoires suivants :
- 4x Sonde
- Cordon d'alimentation
- Câble de mise à la terre à fiche banane
Avantages et inconvénients
- Le port USB-C permet une alimentation électrique portable
- Résolution 12 bits
- Sortie HDMI
- Léger
- Analyseur logique
- Les boutons sont trop proches les uns des autres en raison de la petite taille de l'appareil
Téléchargements
| Rigol DHO900 series datasheet |  (6.32 MB) | Télécharger |
| DHO900 series user manual | (6.49 MB) | Télécharger |
