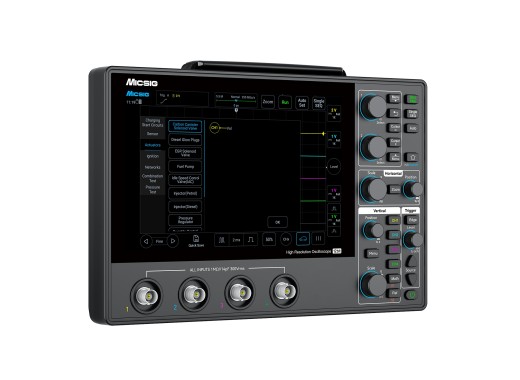

Oscilloscope automobile portatif SATO1004 (Gen6) de Micsig
Détails
Le Micsig SATO1004 (Gen6) est un oscilloscope automobile sur tablette à 4 canaux et 12 bits, doté d'une bande passante de 100 MHz. Cet oscilloscope intègre un logiciel de diagnostic automobile proposant des tests de diagnostic et des modes d'analyse dédiés au dépannage des véhicules à moteur à combustion interne (ICE) ou des véhicules électriques (NEV). Il se commande via son écran LCD multitactile de 8 pouces, ce qui rend son utilisation sur le terrain simple et intuitive. Le SATO1004 peut être piloté à l'aide d'un PC, d'un smartphone ou via des commandes SCPI. Il peut également se connecter à des écrans externes grâce à sa sortie HDMI intégrée. La flexibilité de cet oscilloscope, associée à son logiciel de diagnostic complet, en fait un excellent outil pour tous ceux qui doivent effectuer régulièrement des diagnostics sur des véhicules.
Vous recherchez un oscilloscope automobile offrant une bande passante plus élevée et intégrant un multimètre ? Alors jetez un œil au Micsig AHO14-200.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Caractéristiques techniques
| Bande passante | 100 | |
| Voies | 4 | |
| Temps de montée | ≤ 3,5 ns | |
| Fréquence d'échantillonnage | 1 GSa/s (voie unique) | |
| Profondeur de mémoire | 110 Mpts (voie unique) | |
| Taux de capture | 50 000 wfm/s | |
| Résolution verticale | 12 bits | |
| Échelle verticale | 1 mV/div - 10 V/div | |
| Échelle horizontale | 2 ns/div - 1 ks/div | |
| Types de | décodage :RS-232/422/485, UART, I2C, SPI, CAN, CAN FD, LIN, ARINC429, 1553B | |
| Tests pris en charge | Circuits de charge, circuits de démarrage, capteurs, actionneurs, allumage, réseaux (notamment CAN, LIN, Flexray, ligne K, etc.), tests combinés | |
| Affichage | Écran LCD tactile de 8 pouces, 1 280 x 800 px. | |
| Interfaces | Wi-Fi, hôte USB 3.0/2.0, USB Type-C, mise à la terre, HDMI, sortie déclencheur | |
| Batterie | 16 000 mAh | |
| Dimensions | 265 x 174 x 31 mm | |
| Poids | 1,68 kg (avec batterie) |
Accessoires
Le SATO1004 est livré avec les éléments suivants :- Adaptateur secteur 12 V CC
- 2 sondes passives
- 4 câbles BNC-banane
- 2 paires d'aiguilles de test
- 2 paires de pinces crocodiles
Téléchargements
| Micsig SATO1004 (Gen6) datasheet |  (4.01 MB) | Télécharger |
| Micsig SATO1004 (Gen6) user manual | (25.63 MB) | Télécharger |
| Micsig SCPI programming manual | (814.07 KB) | Télécharger |
