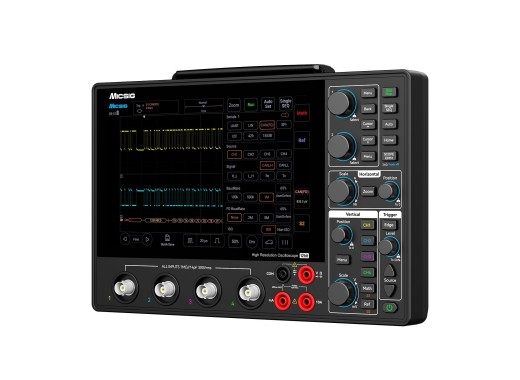

Oscilloscope automobile Micsig AHO14-200
Détails
Le Micsig AHO14-200 est un oscilloscope portable haute résolution similaire au MHO14-200, mais spécialement conçu pour le secteur automobile. Ce modèle est équipé de 4 voies analogiques et offre une bande passante de 200 MHz. De plus, il dispose d'une fréquence d'échantillonnage de 1 GSa/s, d'une profondeur de mémoire de 110 Mpts et d'une vitesse de forme d'onde élevée de 50 000 wfm/s, ce qui lui permet de capturer des pics aléatoires ou des glitches. L'appareil comprend également un multimètre intégré doté d'un affichage à 4⅚ chiffres, permettant de mesurer le courant, la tension, la résistance, la continuité, les diodes et la capacité. L'un des avantages de cet oscilloscope est qu'il ne mesure que 31 mm d'épaisseur et qu'il peut être commandé via un écran tactile capacitif de 8 pouces. Il est également possible de commander l'oscilloscope à distance depuis un PC ou une application Android, ou d'utiliser un écran externe via un câble HDMI.
Caractéristiques techniques
| Bande passante | 200 MHz |
| Voies | 4 |
| Profondeur de mémoire | 110 Mpts (voie unique) |
| Fréquence d’échantillonnage | 1 GSa/s (voie unique) |
| Taux de capture des formes d’onde | 50 000 wfm/s |
| Temps de montée | ≤ 1,75 ns |
| Résolution verticale | 12 bits |
| Échelle verticale | 1 mV/div – 10 V/div |
| Échelle horizontale | 2 ns/div - 1 ks/div |
| Interfaces | Hôte USB 3.0, USB Type-C, LAN, HDMI, SCPI, télécommande |
| Type de décodage | RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C, ARINC-429, MIL-STD-1553B |
| Batterie | Li-ion de 3,7 V, 16 000 mAh |
| Écran | Écran LCD TFT 8 pouces (1 280 x 800) |
| Dimensions | 265 x 174 x 31 mm |
| Poids | 1,73 kg |
Accessoires
Le Micsig AHO14-200 est livré de série avec :
- x2 Sondes passives
- x4 Câbles BNC vers fiches banane
- x2 Paires de pinces crocodiles
- x2 Paires de sondes à pointe souple
- Stylo multimètre / paire
- Adaptateur secteur
- Cordon d'alimentation
Avantages et inconvénients
- Fonctions automobiles
- Compatible avec les téléphones Android
- Vitesse de capture des formes d'onde élevée
- Petit et compact
Téléchargements
| AHO1 series datasheet |  (4.24 MB) | Télécharger |
| Micsig AHO1 series user manual | (27.24 MB) | Télécharger |
