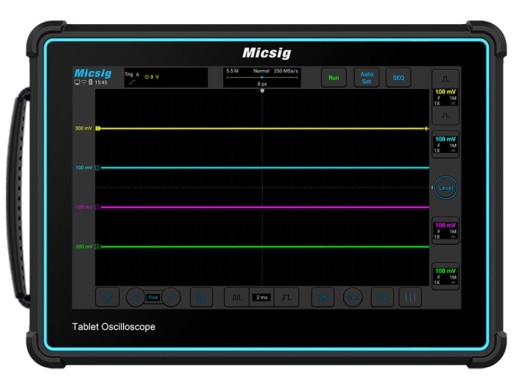

Le Micsig ATO2004 est un oscilloscope de Micsig spécialement conçu pour l'industrie automobile. Ce modèle est doté d'une fréquence d'échantillonnage de 2 GSa/s, d'une profondeur de mémoire de 220 Mpts et d'une bande passante de 200MHz. Avec de multiples interfaces comme : Wifi, USB et HDMI, 4 canaux et l'écran tactile de 10,1 pouces vous permettent de tester de nombreuses choses. Les tests automobiles inclus sont : Circuits de charge/démarrage, actionneurs, allumage et autres. La mémoire interne de 32 Go permet de stocker localement des formes d'onde et des captures d'écran. Il est également possible d'afficher les formes d'onde sur votre téléphone ou sur un écran.
Vue d'ensemble des modèles
Les oscilloscopes de la série ATO se distinguent par leur bande passante, leur fréquence d'échantillonnage et leur profondeur de mémoire
| Modèle |
ATO1004
| ATO2002
| ATO2004
| ATO3004
|
| Largeur de bande |
100 MHz |
200 MHz |
200 MHz |
300 MHz |
| Taux d'échantillonnage |
1 GSa/s (canal unique) |
1 Gsa/s (canal unique) |
2 GSa/s (canal unique) |
2 GSa/s (canal unique) |
| Profondeur de mémoire |
110 Mpts (canal unique) |
110 Mpts (canal unique) |
220 Mpts (canal unique) |
220 Mpts (canal unique) |
| Taux de capture |
78 000 wfm/s |
78 000 wfm/s |
300 000 wfm/s |
300.000 wfm/s |
| Prix |
946.8
TTC :
946,80 €
HT :
789,00 €
|
826.8
TTC :
826,80 €
HT :
689,00 €
|
1294.8
TTC :
1 294,80 €
HT :
1 079,00 €
|
1534.8
TTC :
1 534,80 €
HT :
1 279,00 €
|
Spécifications
| Canaux | 4 |
| Temps de montée | ≤1,75 ns |
| Échelle verticale | 1 mV/div - 10 V/div (1 MΩ/50Ω) |
| Échelle horizontale | 1 ns/div - 1 ks/div |
| Type de décodage | UART, CAN, CAN FD, LIN, SPI, I²C |
| Écran | Écran tactile LCD de 10,1", 1280 x 800 pixels |
| Mémoire interne | 32 GB |
| Interfaces | Wifi, hôte USB 3.0/2.0, USB type-C, mise à la terre, HDMI, sortie déclencheur |
| Batterie | 7 500 mAh (environ 2 heures) |
| Taux de réduction du bruit Eleshop | ★ ★
|
| Dimensions | 265 x 192 x 50 mm |
| Poids | 1,9 kg (avec pile) |
Accessoires
La série ATOx004 est livrée avec les accessoires suivants :
- Adaptateur secteur
- Batterie (intégrée)
- x2 sondes passives BNC
- x4 câbles BNC - banane
- x4 aiguilles flexibles
- x2 paire des pinces crocodiles
Avantages et inconvénients
- Fonctions automobiles
- Possibilité de se connecter à votre téléphone
Téléchargements
(1.8 MB)
