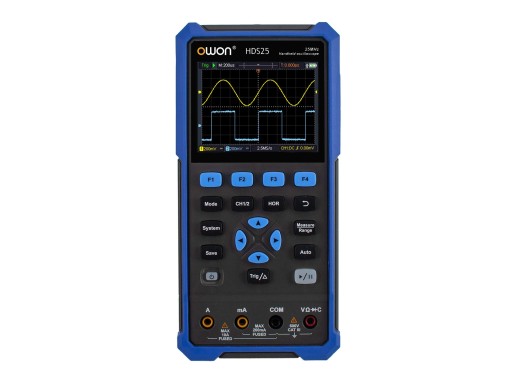

Oscilloscope portatif Owon HDS25

Eleshop
Test & mesure
Oscilloscopes
Tous les oscilloscopes
Oscilloscope portatif Owon HDS25

104.13 Incl. 20% TVA: 104,13 € HT : 86,77 €

Chargement

Numéro de produit: ELE007978

Meilleur prix garanti

Détails

Le HDS25 d’Owon est un oscilloscope portable à double voie de 25 MHz qui peut également être utilisé comme multimètre. L’appareil de mesure est équipé d'un écran couleur haute contraste de 3,5 pouces adapté à une utilisation en extérieur et fonctionne avec une pile 18650. Vous pouvez brancher l’appareil de mesure à un PC hôte avec USB-C pour l'utiliser avec le logiciel de bureau d'Owon, le contrôler via SCPI ou l'utiliser avec une banque d'alimentation. Par rapport à les oscilloscopes portatifs de la série 2000 de Hantek, la série Owon HDS200 est équipée d'un écran légèrement plus grand et d'une mémoire interne plus importante. De plus, cette série a une résolution de 20,000 comptes, contre 4 000 comptes pour Hantek.

Les signaux peuvent être enregistrés et stockés en interne, jusqu'à 8 000 points de données. Les formes d'onde peuvent également être stockées sous forme d'image ou de CSV, pour être exportées via USB vers un PC hôte.

En plus d'être un oscilloscope, il agit indépendamment comme un multimètre à valeur efficace vraie de 20 000 comptes. Il a la capacité de mesurer la tension, le courant, la résistance, la capacité, la continuité et les diodes. Les relevés s'affichent confortablement en grand sur l'écran, comme on peut le voir dans la vidéo de démonstration ci-dessous. Comme les multimètres conventionnels, il fait de la réglage automatique.

Aperçu du modèle

Les modèles du HDS200 diffèrent par leur bande passante et par la présence ou non d'un générateur de fonction, comme le montre le tableau ci-dessous.

Modèle	HDS25	HDS25S	HDS241	HDS242	HDS242S	HDS271	HDS272	HDS272S
Bande passante	25 MHz	25 MHz	40 MHz	40 MHz	40 MHz	70 MHz	70 MHz	70 MHz
Nombre de voies	2	2	1	2	2	1	2	2
Générateur de fonction	Non	Oui	Oui	Non	Oui	Oui	Non	Oui
Prix	104.13 TTC : 104,13 € HT : 86,77 €	119.01 TTC : 119,01 € HT : 99,17 €	104.13 TTC : 104,13 € HT : 86,77 €	110.79 TTC : 110,79 € HT : 92,32 €	147.12 TTC : 147,12 € HT : 122,60 €	119.01 TTC : 119,01 € HT : 99,17 €	154.8 TTC : 154,80 € HT : 129,00 €	170.42 TTC : 170,42 € HT : 142,02 €

Spécifications

Spécifications de l'oscilloscope

Bande passante	25 MHz
Voies	2
Fréquence d'échantillonnage	250 MSa/s (voie unique), 125 MSa/s (double voie)
Profondeur de mémoire	8 kpts
Résolution verticale	8 bits
Type(s) de déclenchement	Front
Taux de capture de la forme d'onde	10 000 wfms/s
Échelle verticale	10 mV/div - 10 V/div
Échelle horizontale	5 ns/div - 1 000 s/div, pas de 1 - 2 - 5
Paramètres de mesure (verticale)	Vmax, Vmin, Vpp, Moyenne, Amplitude
Paramètres de mesure (horizontale)	Période, Fréquence

Spécifications du mode multimètre

Caractéristiques techniques	Plage de mesure	Précision (plus petite plage)
Tension continue	0,001 mV - 1 000 V	± 0,3 % + 10
Tension CA	0,001 mV - 750 V	± 1,0 % + 10
Courant continu	10 μA - 10 A	± 0,8 % + 10
Courant alternatif	10 μA - 10 A	± 1,0 % + 10
Résistance	0,01 Ω - 100 MΩ	± 0,8 % + 10
Capacité	1,0 pF - 2,0 mF	± 3,0 % + 10
