Numéro de produit: ELE004861

Soyez le premier à commenter ce produit

Détails

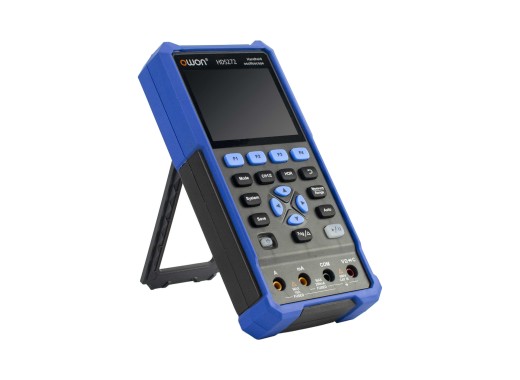

Le HDS272 est un oscilloscope portable à double canal qui peut également être utilisé comme multimètre. L’appareil de mesure est doté d'un écran couleur de 3,5 pouces à fort contraste, adapté à une utilisation en extérieur et fonctionne avec une paire de piles 18650, d'une autonomie de 6 heures. Vous pouvez brancher l’appareil de mesure à un PC hôte avec USB-C pour l'utiliser avec le logiciel de bureau d'Owon, le contrôler via SCPI ou l'utiliser avec une banque d'alimentation. Par rapport à les oscilloscopes portatifs de la série 2000 de Hantek, la série Owon HDS200 est équipée d'un écran légèrement plus grand et d'une mémoire interne plus importante. De plus, cette série a une résolution de 20 000 comptes, contre 4 000 comptes pour Hantek.

Les signaux peuvent être enregistrés et stockés en interne, jusqu'à 8 000 points de données. Les formes d'onde peuvent également être stockées sous forme d'image ou de CSV, pour être exportées via USB vers un PC hôte.

En plus d'être un oscilloscope, il agit indépendamment comme un multimètre True-RMS de 20 000 comptes. Il a la capacité de mesurer la tension, le courant, la résistance, la capacité, la continuité et les diodes. Les relevés s'affichent confortablement en grand sur l'écran, comme on peut le voir dans la vidéo de démonstration ci-dessous. Comme les multimètres conventionnels, il fait de la réglage automatique.

Aperçu du modèle

Les modèles du HDS200 diffèrent par leur bande passante et par la présence ou non d'un générateur de fonctions, comme le montre le tableau ci-dessous.

Modèle HDS242 HDS242S HDS272 HDS272S HDS2102 HDS2102S HDS2202 HDS2202S
Bande passante 40 MHz 40 MHz 70 MHz 70 MHz 100 MHz 100 MHz 200 MHz 200 MHz
Générateur de fonctions
Non
Oui
Non
Oui
Non
Oui
Non
Oui
Prix 105 105,00 € Hors TVA 128.1 128,10 € Hors TVA 152.89 152,89 € Hors TVA 165.29 165,29 € Hors TVA 185.95 185,95 € Hors TVA 185.95 185,95 € Hors TVA 223.14 223,14 € Hors TVA 247.93 247,93 € Hors TVA

Spécifications

Spécifications de l'oscilloscope
Fréquence d'échantillonnage 250 MSa/s (simple canaux)
125 MSa/s (double canaux)
Profondeur de mémoire 8 kpts (simple canal)
4 kpts (double canal)
Résolution verticale 8 bits
Types de déclencheurs Front
Taux de capture de la forme d'onde 10 000 wfms/s
Temps de montée ≤5 ns typ.
Échelle verticale 10 mV/div - 10 V/div
Échelle horizontale 5 ns/div - 1000 s/div
Paramètres de mesure (vertical) Vmax, Vmin, Vpp, Moyenne, Amplitude
Paramètres de mesure (horizontal) Période, Fréq
Spécifications du mode multimètre
Spécifications Gamme Précision (plage la plus petite)
Tension CC 0,01 mV - 1000 V ± 0,5% + 5
Tension CA 0,01 mV - 750 V ± 0,8% + 5
Courant CC 10 μA - 10 A ± 0,8% + 2
Courant CA 10 μA - 10 A ± 1% + 5
Résistance 0,01 Ω - 100 MΩ ± 0,8% + 3
Capacitance 1 pF - 2 mF ± 3% + 10
Autres modes Continuité, test des diodes
Écran 20 000 comptes (mode multimètre)
Écran LCD Couleur de 3,5" (320 x 240)
Alimentation électrique 2 piles 18650 (environ 6 heures)
Connectivité USB-C
Dimensions 198 x 38 x 96 mm L x L x H
Poids 600 g (à l'exclusion des piles)

Pour plus d'informations, veuillez consulter le guide d'utilisation que vous pouvez télécharger ci-dessous.

Accessoires

L'HDS242 est livré standard avec :

  • 2x piles 18650
  • Câble USB
  • Jeu de cordons des mesure
  • Sonde
  • Câbles BNC - pince crocodile
  • Adaptateur secteur
  • Sac de transport

Avantages et inconvénients

  • Très abordable
  • Double comme un multimètre True-RMS
  • Caractéristiques USB
  • Sensibilité minimale de 10 mV/div
  • Déclenchements sur les bords uniquement
  • Mémoire limitée
  • Décharge la batterie lorsque le compteur est éteint
  • Fonctions mathématiques limitées
