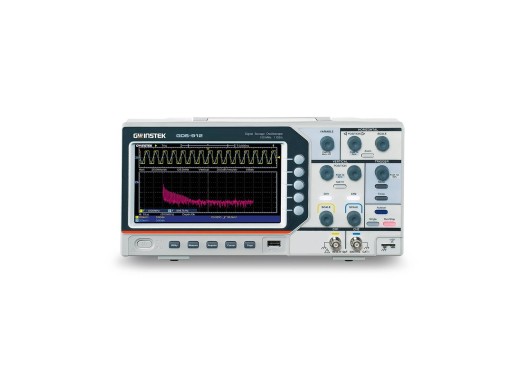

Oscilloscope GW Instek GDS-912
Détails
Le GW Instek GDS-912 est un oscilloscope économique, 8 bits, haute vitesse, 2 voies. La bande passante de cet oscilloscope est de 100 MHz et chaque voie a une fréquence d'échantillonnage de 1 Géch/s et une profondeur de mémoire de 20 Mpts. Cela en fait un excellent oscilloscope d'entrée de gamme pour l'enseignement et les amateurs à la recherche d'un oscilloscope économique offrant de bonnes performances. En outre, le GDS-912 peut effectuer des FFT avec 6 types de fenêtres différentes, et l'oscilloscope prend en charge l'affichage simultané des domaines temporels continu et fréquentiel.
Il y a deux connexions USB, l'une pour stocker les données et l'autre pour connecter l'oscilloscope à un PC pour le contrôle et le stockage des données. Le logiciel et les pilotes nécessaires peuvent être téléchargés ici.
| Modèle | GDS-912 | GDS-912G |
|---|---|---|
| Générateur de fonction |
Non
|
Oui
|
| Prix |
Spécifications
| Bande passante | 100 MHz |
| Voies | 2 |
| Profondeur de mémoire | 20 Mpts par voie |
| Fréquence d'échantillonnage | 1 Géch/s par voie |
| Résolution verticale | 8 bits |
| Échelle verticale | 2 mV/div - 10 V/div |
| Échelle horizontale | 2 ns/div - 1 000 s/div |
| Impédance d'entrée | 1 MΩ ± 2 % |
| Interfaces | Hôte USB 2.0, dispositif de stockage USB |
| Écran | 7" TFT LCD (800 x 480) |
| Dimensions | 301 x 152 x 70 mm |
| Poids | 1,1 kg |
Accessoires
Le GDS-912 est livré avec :
- x1 Cordon d'alimentation
- x1 Câble USB
- x2 Sondes 100 MHz (10:1 / 1:1)
Avantages et inconvénients
- Bande passante élevée de 100 MHz
- Fréquence d'échantillonnage de 1 Géch/s
- 20 Mpts par voie
- Résolution de 8 bits
Téléchargements
| GW Instek GDS-912 Datasheet |  (1.88 MB) | Télécharger |
| GW Instek GDS-912 User Manual | (2.42 MB) | Télécharger |
| GW Instek GDS-912 Programing Manual | (574.64 KB) | Télécharger |
