Analyseur de spectre tinySA ultra+ ZS-406
Détails
Le tinySA ultra+ (version ZS-406) est un analyseur de spectre portable 100 kHz - 6 GHz conçu, développé et actuellement commercialisé à Eindhoven, aux Pays-Bas. La version tinySA ultra+ ZS-406 est une nouvelle variante de la gamme d'analyseurs de spectre tinySA. L'aperçu des modèles ci-dessous décrit les différences entre les analyseurs de spectre tinySA, tinySA ultra+ (ZS-406) et tinySA ultra+ (ZS-407).
L'ultra+ est doté d'un écran couleur tactile résistif de 4,0 pouces avec 450 points de balayage sur toute la gamme de fréquences. Il est équipé d'une batterie de 5 000 mAh, qui offre jusqu'à trois heures d'autonomie. L'analyseur fonctionne en deux modes : normal et ultra, avec des options intégrées telles qu'un filtre passe-bande commutable et un atténuateur progressif à faible entrée. Notez que le niveau d'entrée maximum est de +6 dBm, il est donc recommandé d'utiliser un atténuateur si vous n'êtes pas sûr de votre signal. Il couvre également la bande ISM de 868 MHz et peut fonctionner comme un générateur de signaux sinusoïdaux ou carrés lorsqu'il n'est pas utilisé comme analyseur de spectre.
L'analyseur peut être entièrement contrôlé par un PC via un câble USB. Il dispose également d'un autotest automatique et d'un auto-calibrage grâce au générateur de signaux intégré.
Le développeur de tinySA et tinySA ultra+ a mis en place une page wiki très complète avec toutes les informations nécessaires, les manuels, les limites d'utilisation et les explications. Ce wiki peut être trouvé ici.
Nous proposons la version originale, veuillez noter qu'il existe de nombreuses imitations sur le marché.
ATTENTION : L'entrée du ZS-406 est très sensible aux décharges électrostatiques (ESD) et à une puissance d'entrée excessive. Ce produit doit être utilisé avec le plus grand soin. Une entrée défectueuse ne sera jamais réparée ou remplacée sous garantie. Nous vous conseillons de consulter ces pages sur la première utilisation et les émetteurs avant la première utilisation. Nous vous conseillons également d'acheter un atténuateur.
Aperçu du modèle
| Modèle | tinySA | tinySA ultra+ (version ZS-406) | tinySA ultra+ (version ZS-407) |
|---|---|---|---|
| Écran | Tactile résistif, 2,8", 320x240 pixels | Tactile résistif, 4,0", 480x320 pixels | Tactile résistif, 4,0", 480x320 pixels |
| Modes | Faible entrée, Haute entrée, Faible sortie, Haute sortie | Mode normal, mode ultra | Mode normal, mode ultra |
| Fréquence d'entrée maximale | 960 MHz | 5,4 GHz | 7,3 GHz |
| Fréquence de sortie maximale | Sinus jusqu'à 800 MHz, onde carrée jusqu'à 4,4 GHz | Sinus jusqu'à 900 MHz, onde carrée jusqu'à 4,4 GHz | Sinus jusqu'à 900 MHz, onde carrée jusqu'à 6,0 GHz |
| Dégradation DANL en mode ultra | 10 dB au-dessus de 3 GHz, 25 dB au-dessus de 5,3 GHz | 5 dB au-dessus de 3 GHz, 20 dB au-dessus de 5,4 GHz | 5 dB au-dessus de 5 GHz, 24 dB au-dessus de 7,3 GHz |
| Bruit de phase | -83 dBc/Hz | -92 dBc/Hz | -100 dBc/Hz |
| Point affiché par balayage | Max 290 | Max 450 | Max 450 |
| Emplacement pour carte SD | Non disponible | Carte Micro SD | Carte Micro SD |
| Sortie audio | Non disponible | Prise casque de 3,5 mm | Prise casque de 3,5 mm |
| Prix |
Différences entre tinySA Ultra et tinySA ultra+ (ZS406)
- Gamme de fréquences : Extension de 100 kHz - 800 MHz à 100 kHz - 900 MHz, couvrant désormais la bande ISM 868 MHz.
- Capacité de la batterie : Mise à niveau de 3 000 mAh (2 heures d'autonomie) à 5 000 mAh (3 heures d'autonomie) pour une utilisation prolongée.
- Sensibilité de la gamme des harmoniques : Sensibilité améliorée pour des mesures d'harmoniques plus précises.
- Gamme fondamentale : Augmentation de la fréquence de 5,3 GHz pour prendre en charge les fréquences jusqu'à 5,4 GHz.
Caractéristiques techniques
| Alimentation électrique | USB 5 V (1,3 A max) |
| Fonctionnement de la batterie | 3 heures de fonctionnement à pleine charge (5 000 mAh) |
| Résistant aux décharges électrostatiques | Oui |
| Analyseur de spectre | |
| Gamme de fréquences | 100 kHz - 900 MHz (mode normal) 100 kHz - 6 GHz (mode ultra) |
| Niveau d'entrée maximal absolu | +6 dBm avec une atténuation interne de 0 dB |
| Impédance d'entrée | 50 Ω (atténuation d'entrée > 10 dB) |
| Point de compression | 1 dB à - 1 dBm avec 0 dB d'atténuation interne |
| Bruit de phase | -90 db/Hz à 100 kHz de décalage, et -115 dB/Hz à 1 MHz de décalage |
| Gamme dynamique | Sans éperon en utilisant un RBW de 30 kHz de 70 dB |
| Précision du niveau de puissance absolue | +/- 2 dB (après étalonnage) |
| Filtres de résolution | Manuel (0,2, 1, 3, 10, 30, 100, 300, 600 et 850 kHz) ou automatique |
| Générateur de signaux | |
| Gamme de fréquence | Sortie sinusoïdale : 100 kHz - 900 MHz Sortie d'onde carrée : jusqu'à 4,4 GHz lorsqu'elle n'est pas utilisée comme analyseur de spectre |
| Forme | Onde sinusoïdale |
| Harmoniques | inférieures à -40 dB de la fondamentale de 100 kHz à 900 MHz |
| Fonctionnalités | Modulation AM, FM étroite et FM large |
| Précision du niveau | +/- 2 dB jusqu'à 900 Mhz entre -72 dBm et -18 dBm, moins de précision en dessous de -72 dBm |
| Résolution de la fréquence de sortie | 44 Hz en dessous de 900 MHz |
| Générateur de référence | |
| Fréquence | Peut être réglée à 1 MHz, 2 MHz, 4 MHz, 10 MHz, 15 MHz ou 30 MHz. |
| Forme | Onde carrée avec fondamentale à -35,6 dBm connectée à la sortie cal |
Accessoires

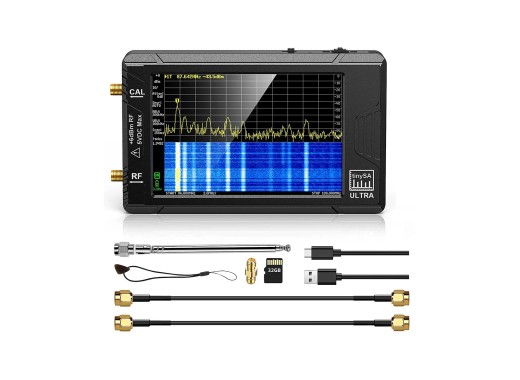

Le tinySA ultra+ comprend :
- Analyseur de spectre tinySA ultra+
- Deux câbles de connexion SMA
- Connecteur baril
- Antenne avec connecteur SMA
- Câble de charge USB-C
- Carte micro SD de 32 Go
Soutien
Le tinySA ultra+ est un produit open-source bénéficiant du soutien de la communauté. La plupart des questions trouvent leur réponse dans le Wiki. Pour toute question supplémentaire, veuillez vous rendre ici. Par défaut, le mode ultra est désactivé, mais il peut être activé en suivant les instructions décrites sur le Wiki. Par conséquent, nous ne fournissons pas de support technique sur le tinySA ultra+. La garantie sur le matériel est bien sûr assurée par Eleshop.
Avantages et inconvénients
- Excellent rapport qualité/prix
- Le mode ultra a une plage de fréquences allant jusqu'à 6 GHz
- Prise audio intégrée
