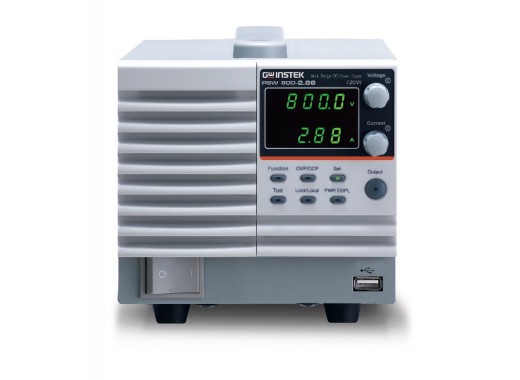

Alimentation électrique GW Instek PSW 800-2.88
Détails
La PSW 800-2,88 de GW Instek est une alimentation de laboratoire programmable idéale pour tester, par exemple, un dispositif sous test (DUT). L'alimentation de laboratoire dispose des modes tension constante (CV) et courant constant (CC), qui sont utiles pour la protection des objets sous test, en particulier dans l'industrie des batteries et des DEL. L'alimentation électrique de 800 V dispose d'un refroidissement actif et d'une commande analogique, avec une vitesse de balayage réglable.
Une autre caractéristique utile des modèles PSW est qu'ils peuvent fonctionner en parallèle (jusqu'à 3 unités), ce qui permet d'augmenter le courant total. Il convient de noter que les modèles PSW 800, contrairement à la plupart des autres modèles PSW, ne peuvent pas fonctionner en série.
Les protections contre les surtensions et les surintensités ont des niveaux réglables, ce qui les rend très adaptées à la protection des objets sous test.
Vue d'ensemble des modèles
| Modèle | Puissance totale | Tension max. | Courant max. | Ondulation | Prix |
| PSW30-36 | 360 W | 30 V | 36 A | 7 mV, 72 mA | |
| PSW40-27 | 360 W | 40 V | 27 A | 7 mV, 54 mA | |
| PSW80-13.5 | 360 W | 80 V | 13.5 A | 7 mV, 27 mA | |
| PSW160-7.2 | 360 W | 160 V | 7.2 A | 12 mV, 15 mA | |
| PSW250-4.5 | 360 W | 250 V | 4.5 A | 15 mV, 10 mA | |
| PSW800-1.44 | 360 W | 800 V | 1.44 A | 30 mV, 5 mA | |
| PSW30-72 | 720 W | 30 V | 72 A | 11 mV, 144 mA | |
| PSW40-54 | 720 W | 40 V | 54 A | 11 mV, 108 mA | |
| PSW80-27 | 720 W | 80 V | 27 A | 11 mV, 54 mA | |
| PSW160-14.4 | 720 W | 160 V | 14.4 A | 15 mV, 30 mA | |
| PSW250-9 | 720 W | 250 V | 9 A | 15 mV, 20 mA | |
| PSW800-2.88 | 720 W | 800 V | 2.88 A | 30 mV, 15 mA | |
| PSW30-108 | 1080 W | 30 V | 108 A | 14 mV, 216 mA | |
| PSW40-81 | 1080 W | 40 V | 81 A | 14 mV, 162 mA | |
| PSW80-40.5 | 1080 W | 80 V | 40.5 A | 14 mV, 81 mA | |
| PSW160-21.6 | 1080 W | 160 V | 21.6 A | 20 mV, 45 mA | |
| PSW250-13.5 | 1080 W | 250 V | 13.5 A | 15 mV, 30 mA | |
| PSW800-4.32 | 1080 W | 800 V | 4.32 A | 30 mV, 15 mA |
Spécifications
| Sorties | 1 |
| Commutateur de sortie | Seulement ON ou OFF |
| Gamme de tension | 0 - 800 V |
| Résolution | 14 mV / 1 mA |
| Protection | OVP, OCP, OTP, CA des défaillances, Limite de puissance |
| Interfaces | USB, LAN, GPIB (en option) |
| Écran | DEL avec 4 chiffres |
Accessoires
La GW Instek PSW 800-2,88 comprend :
- Kit d'accessoires de base PSW-008 :
- x1 Filtre à air
- x1 Protection de contrôle analogique factice
- x1 Contrôle analogique du niveau de verrouillage
- Câble USB GTL-240
- Câble d'alimentation
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- Gamme de tension élevée
- Possibilité de faire fonctionner jusqu'à 3 unités en parallèle
- Plage de courant faible
- Ne peut fonctionner en série
Téléchargements
| GW Instek PSW-series datasheet |  (938.31 KB) | Télécharger |
| GW Instek PSW-series manual | (5.23 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
