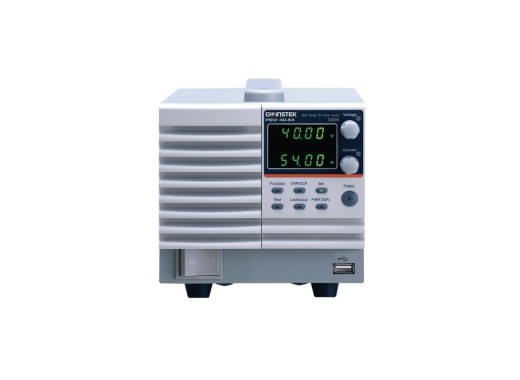

Alimentation électrique GW Instek PSW 40-54
Détails
La PSW 40-54 de GW Instek est une alimentation de laboratoire programmable idéale pour tester, par exemple, un dispositif sous test (DUT). L'alimentation de laboratoire dispose des modes tension constante (CV) et courant constant (CC), qui sont utiles pour la protection des objets sous test, en particulier dans l'industrie des batteries et des DEL. L'alimentation électrique dispose d'un refroidissement actif et d'une commande analogique, avec une vitesse de balayage réglable. Une autre caractéristique utile de la série PSW est qu'elle peut fonctionner en série (2 unités) ou en parallèle (jusqu'à 3 unités), pour augmenter la tension ou le courant respectivement.
Les protections contre les surtensions et les surintensités ont des niveaux réglables, ce qui les rend très adaptées à la protection des objets sous test.
Vue d'ensemble des modèles
| Modèle | Puissance totale | Tension max. | Courant max. | Ondulation | Prix |
| PSW30-36 | 360 W | 30 V | 36 A | 7 mV, 72 mA | |
| PSW40-27 | 360 W | 40 V | 27 A | 7 mV, 54 mA | |
| PSW80-13.5 | 360 W | 80 V | 13.5 A | 7 mV, 27 mA | |
| PSW160-7.2 | 360 W | 160 V | 7.2 A | 12 mV, 15 mA | |
| PSW250-4.5 | 360 W | 250 V | 4.5 A | 15 mV, 10 mA | |
| PSW800-1.44 | 360 W | 800 V | 1.44 A | 30 mV, 5 mA | |
| PSW30-72 | 720 W | 30 V | 72 A | 11 mV, 144 mA | |
| PSW40-54 | 720 W | 40 V | 54 A | 11 mV, 108 mA | |
| PSW80-27 | 720 W | 80 V | 27 A | 11 mV, 54 mA | |
| PSW160-14.4 | 720 W | 160 V | 14.4 A | 15 mV, 30 mA | |
| PSW250-9 | 720 W | 250 V | 9 A | 15 mV, 20 mA | |
| PSW800-2.88 | 720 W | 800 V | 2.88 A | 30 mV, 15 mA | |
| PSW30-108 | 1080 W | 30 V | 108 A | 14 mV, 216 mA | |
| PSW40-81 | 1080 W | 40 V | 81 A | 14 mV, 162 mA | |
| PSW80-40.5 | 1080 W | 80 V | 40.5 A | 14 mV, 81 mA | |
| PSW160-21.6 | 1080 W | 160 V | 21.6 A | 20 mV, 45 mA | |
| PSW250-13.5 | 1080 W | 250 V | 13.5 A | 15 mV, 30 mA | |
| PSW800-4.32 | 1080 W | 800 V | 4.32 A | 30 mV, 15 mA |
Spécifications
| Sorties | 1 |
| Commutateur de sortie | Seulement ON ou OFF |
| Gamme de tension | 0 - 40 V |
| Protection | OVP, OCP, OTP, CA des défaillances, Limite de puissance |
| Interfaces | USB, LAN, GPIB (en option) |
| Écran | DEL avec 4 chiffres |
Accessoires
La GW Instek PSW 40-54 comprend :
- Le kit d'accessoires de base PSW-004 :
- 2x vis et rondelles M4 pour les bornes
- 2x vis, écrous et rondelles M8 pour le terminal
- 1x Filtre à air
- 1x Protection factice de contrôle analogique
- 1x niveau de verrouillage du contrôle analogique
- Cordons de test GTL-123, 1x rouge, 1x noir
- Câble USB GTL-240 Cordon
- d'alimentation
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- Peut fonctionner jusqu'à 2 unités en série
- Peut fonctionner jusqu'à 3 unités en parallèle
Téléchargements
| GW Instek PSW-series datasheet |  (938.31 KB) | Télécharger |
| GW Instek PSW-series manual | (5.23 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
