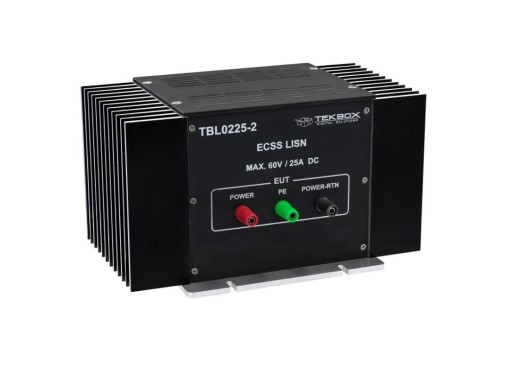

Tekbox TBL0225-2 LISN
Détails
Le TBL0225-2 de Tekbox est un LISN (Line Impedance Stabilization Network) de 2 µH, 10 Hz - 200 MHz et 2 voies. Il est utilisé dans les essais CEM pour mesurer le bruit conduit sur la ligne d'alimentation des appareils alimentés en courant continu ou alternatif. En outre, le LISN est placé sur la ligne d'alimentation de l'appareil à tester (DUT - objet sous test). Il mesure le bruit électrique indésirable dans les bornes d'alimentation de l'objet sous test, qui peut être vérifié à l'aide d'un analyseur de spectre ou d'un récepteur de mesure.
Veuillez noter que lorsque vous utilisez ce LISN sans limiteur de transitoires et que vous testez des produits alimentés en courant alternatif, il est fortement recommandé de protéger l'entrée de l'analyseur connecté à l'aide d'un filtre passe-haut tel que le filtre passe-haut Tekbox TBHPF1-150 kHz.
Spécifications
| Type | V-AMN (2 µH / 50 Ω) |
| Gamme de fréquence | 10 Hz - 200 MHz |
| Tension maximale | 60 V |
| Courant maximale | 25 A |
| Résistance CC | 100 mΩ par voie |
| Connectivité | Prises bananes de 4 mm |
| Dimensions | 260 x 140 x 150 mm |
| Poids | 4,1 kg |
Téléchargements
| Tekbox TBL0225-2 manual |  (1.35 MB) | Télécharger |
