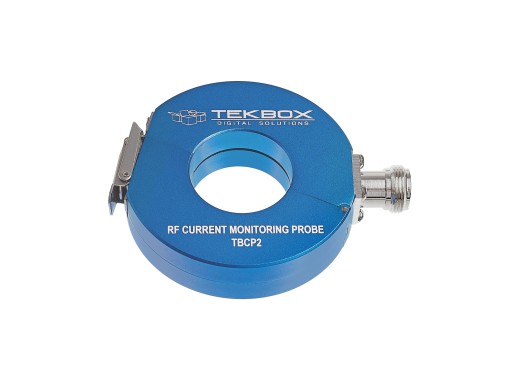

Les séries TBCP2 de Tekbox sont des sondes de courant RF à pression conçues pour les tests de pré-conformité CEM. Ces sondes ont une réponse très plate avec une bande passante de 3 dB et sont caractérisées sur la gamme de fréquences de 10 Hz à 1 GHz selon le modèle. Comme la sonde TBCP2 est une sonde à encliqueter, elle peut facilement être fixée à des câbles avec de grosses fiches aux extrémités.
Nous vendons également le calibrateur pour la TBCP2, regardez cette page.
Aperçu des modèles TBCP2
La série TBCP2 comprend des modèles spécialisés pour les basses fréquences et les impulsions de courant élevé :
| Modèle |
Gamme de fréquences caractérisées |
Fonctionnalités / Bande passante |
| TBCP2-30K400 |
10 Hz - 500 MHz |
Bande passante 3 dB : 30 kHz - 400 MHz. |
| TBCP2-20M700 |
10 kHz - 800 MHz |
Capture d'impulsions de courant courtes jusqu'à 300 A. |
| TBCP2-30M1000 |
10 kHz - 1 GHz |
Capture d'impulsions de courant courtes jusqu'à 50 A. |
| Modèles standard |
30 kHz - 250 MHz |
Réponse plate standard. |
| Modèles standard |
30 kHz - 500 MHz |
Réponse plate standard. |
| Modèles standard |
30 kHz - 750 MHz |
Réponse plate standard. |
Comparaison des séries
Les modèles de la série TBCP diffèrent par la gamme de fréquences caractérisées et l'ouverture.
| Modèle | TBCP1 | TBCP2 | TBCP3 | TBCP4 |
| Gamme de fréquence caractérisée | 10 kHz - 200/250/500 MHz | 10 Hz - 1 GHz | 30 kHz - 1 GHz | 10 kHz - 250/500/750 MHz |
| Ouverture | 25 mm | 32 mm | 17 mm | 32 mm |
Spécifications
| Courant primaire maximal (CC - 400 Hz) |
80 A (standard) / Jusqu'à 300 A (modèles à impulsions) |
| Courant primaire maximal (RF) |
3 A |
| Type de connecteur |
Femelle N |
| Poids |
320 g |
| Diamètre d'ouverture |
32 mm |
| Diamètre extérieur |
73 mm |
| Hauteur |
20 mm |
Avantages et inconvénients
- Convient pour les tests de précompatibilité CEM
- Sonde à pression
Téléchargements
(330.75 KB)
