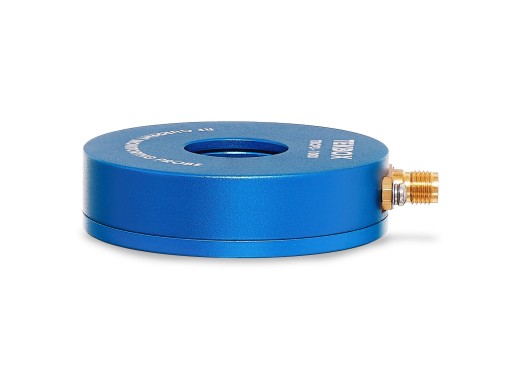

Sonde de courant de 17mm TBCP3-1000 RF de Tekbox
Détails
Le TBCP3-1000 de Tekbox est une sonde de courant RF conçues pour les tests de pré-conformité CEM. Cette sonde a une réponse très plate avec une bande passante de 3 dB et est caractérisées sur la gamme de fréquences de 30 kHz à 1 GHZ.
Nous vendons également le calibrateur pour le TBCP3, regardez cette page.
Modèles
Les modèles de la série TBCP diffèrent par la gamme de fréquences caractérisées et l'ouverture.
| Modèle | TBCP1 | TBCP2 | TBCP3 | TBCP4 |
|---|---|---|---|---|
| Gamme de fréquences caractérisées | 10 kHz - 200/250/500 MHz | 10 Hz - 1 GHz | 30 kHz - 1 GHz | 10 kHz - 250/500/750 MHz |
| Ouverture | 25 mm | 32 mm | 17 mm | 32 mm |
Spécifications
| Courant primaire maximum (CC - 400 Hz) | 30 A |
| Courant primaire maximum (RF) | 4 A |
| Type de connecteur | SMA-femelle |
| Poids | 55 g |
| Diamètre d'ouverture | 17 mm |
| Diamètre extérieur | 52 mm |
| Hauteur | 14 mm |
Avantages et inconvénients
- Convient pour les tests de précompatibilité CEM
Téléchargements
| Tekbox TBCP probes in EMCview |  (495.53 KB) | Télécharger |
| Tekbox TBCP3-1000 RF current probe manual | (308.26 KB) | Télécharger |
