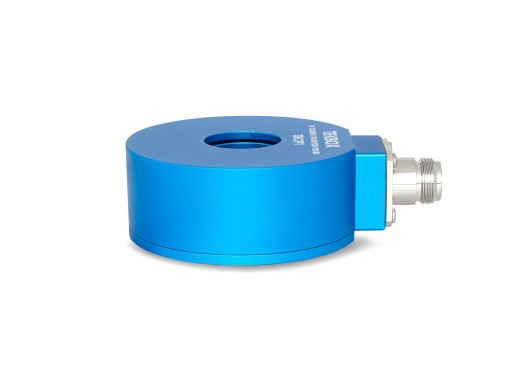

Sonde de courant de 25mm TBCP1 RF de Tekbox
Détails
La série TBCP1 de Tekbox est une sonde de courant RF conçue pour mesurer le courant haute fréquence. Les sondes ont une gamme de fréquences de 10 kHz à 200 MHz, 30 kHz à 250 Mhz ou 30 kHz à 500 Mhz selon le modèle et peuvent mesurer un courant haute fréquence jusqu'à 3 A. Pour le courant continu et les fréquences jusqu'à 400 Hz, un courant jusqu'à 80 A peut être mesuré.
Comme toujours avec Tekbox, la sonde de courant TBCP1 est également d'excellente qualité à un prix abordable.
Nous vendons également le calibrateur pour le TBCP1, regardez cette page.
Modèles
Les modèles de la série TBCP diffèrent par la gamme de fréquences caractérisées et l'ouverture.
| Modèle | TBCP1 | TBCP2 | TBCP3 | TBCP4 |
|---|---|---|---|---|
| Gamme de fréquences caractérisées | 10/30 kHz - 200/250/500 MHz | 10 Hz - 1 GHz | 30 kHz - 1 GHz | 10 kHz - 250/500/750 MHz |
| Ouverture | 25 mm | 32 mm | 17 mm | 32 mm |
Spécifications
| Courant primaire maximum (CC - 400 Hz) | 80 A |
| Courant primaire maximum (RF) | 3 A |
| Type de connecteur | N femelle |
| Poids | 320 g |
| Diamètre d'ouverture | 25 mm |
| Diamètre extérieur | 76 mm |
| Hauteur | 31 mm |
Avantages et inconvénients
- Convient pour les tests de précompatibilité CEM
Téléchargements
| Tekbox TBCP1-200 manual |  (405.28 KB) | Télécharger |
| Tekbox TBCP probes in EMCview | (495.53 KB) | Télécharger |
| Tekbox TBCP1-250 manual | (375.72 KB) | Télécharger |
| Tekbox TBCP1-500 manual | (376.11 KB) | Télécharger |
