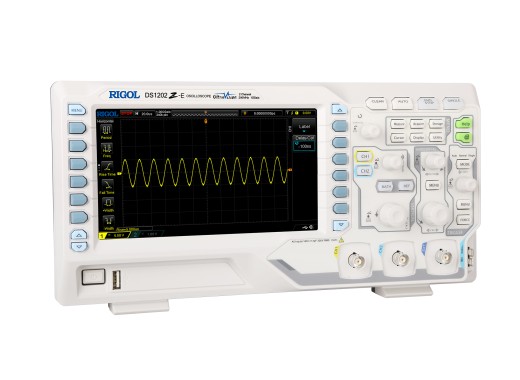

Oscilloscope Rigol DS1202Z-E
Détails
Le Rigol DS1202Z-E est le dernier né des oscilloscopes de la série DS1000Z-E. Cette série propose des oscilloscopes de très haute performance à un prix abordable. L'oscilloscope dispose de 2 canaux analogiques, d'une large bande passante de 200 MHz et d'un taux d'échantillonnage de 1 GSa/s, ce qui le rend très adapté à un large éventail d'applications de débogage, de conception et d'enseignement.
Le DS1202Z-E est doté de la "technologie innovante Ultravision". Cette technologie assure à l'oscilloscope une très grande profondeur de mémoire de 24 Mpts et un taux de capture de formes d'onde de 30000 formes d'onde par seconde. En outre, cette technologie permet d'enregistrer et de lire jusqu'à 60000 trames de formes d'onde en temps réel. En outre, cet oscilloscope est doté d'un "affichage couleur à gradient d'intensité", ce qui signifie que le signal est affiché plus clairement aux endroits où il est le plus fréquent.
Grâce aux interfaces, cet oscilloscope peut également être connecté à un PC pour le transfert des résultats de mesure. En outre, il est possible de stocker les résultats des mesures sur une clé USB. De plus, la conception compacte et le faible poids de cette lunette la rendent facile à utiliser dans presque tous les lieux de travail.
Spécifications
| Bande passante | 200 MHz |
| Chaînes | 2 |
| Fréquence d'échantillonnage maximale en temps réel | 1 GSa/s (1 canal), 500 MSa/s (2 canaux) |
| Profondeur maximale de la mémoire | 24 Mpts (1 canal), 12 Mpts (2 canaux) |
| Taux de capture de forme d'onde max | 30000 wfms/s |
| Résolution verticale | 8 bits |
| Afficher | LCD TFT 7" (800x480 Px) |
| Bus de décodage/déclenchement | 2 (parallèle, RS232/UART, I2C, SPI) |
| Échelle horizontale | 2 ns/div - 50 s/div |
| Sensibilité verticale | 1 mV/div - 10 V/div |
| Tension maximale | CAT I 300 Vrms, CAT II 100 Vrms |
| Temps de montée | 1.75 ns |
| Interfaces | Hôte/appareil USB, LAN, sortie auxiliaire |
| Poids | 3.5 kg |
| Dimensions | 313.1 x 160,8 x 122,4 mm |
Accessoires
Cet oscilloscope Rigol est livré en standard avec :- Cordon d'alimentation
- Câble USB
- 2 sondes passives (350 MHz)
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Avantages et inconvénients
- Grande largeur de bande Profondeur de mémoire
- Le plus petit réglage de tension est de 1mV/div.
Téléchargements
| DS1202Z-E Datasheet |  (2.48 MB) | Télécharger |
| DS1000Z-E user guide | (8.54 MB) | Télécharger |
