Les oscilloscopes Rigol série DS1000Z disposent de 4 voies. Leur niveau de qualité, comparable à celui des oscilloscopes de marques Keysight et Tektronix, est très élevé. Tous les oscilloscopes de cette série présentent une fréquence d'échantillonnage jusqu'à 1 Gé/s et disposent d'une mémoire de 12 millions de points et d'un écran LCD 7” clairement lisible.

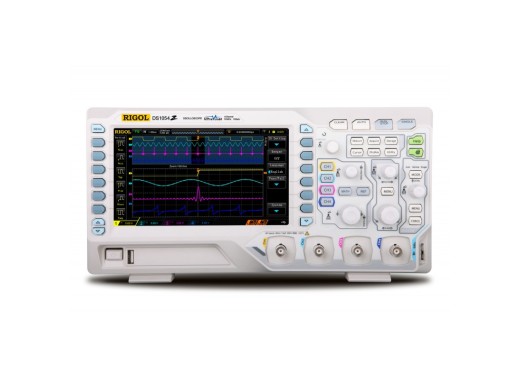

L'oscilloscope DS1054Z peut être connecté au PC par le biais d'un port USB, afin de transférer les résultats des mesures. Les résultats des mesures peuvent en outre être enregistrés sur une clé USB par le biais du port USB situé à l'avant du dispositif. Grâce à une fréquence de rafraîchissement de 30 000 wfm/s, les signaux peuvent être analysés rapidement sur les oscilloscopes de la série DS1000Z et les éventuels problèmes de signaux peuvent être détectés.
Les modèles dont le numéro se termine par « S » sont identiques à ceux dont le numéro ne comporte pas de « S », à l'exception du fait qu'ils disposent d'un générateur de fonctions à 2 voies de 25 MHz.
Mise à jour : Une mise à jour du logiciel disponible depuis peu a permis d'améliorer la fonctionnalité FFT des oscilloscopes DS1000Z. En conséquence, la FFT n'est plus calculée seulement sur la base des points affichés à l'écran, mais 16 kilopoints de la mémoire sont utilisés à cet effet. Ceci permet de rendre la FFT plus précise.
En février 2016, nous avons ajouté un article à notre centre de connaissances, dans lequel nous comparons des oscilloscopes à 4 voies à bas prix. Nous y comparons le modèle DS1054Z à une alternative de marque GW Instek.
Les principales différences de spécifications entre les différents oscilloscopes de la série DS1000Z sont la bande passante et la présence d'un générateur de fonctions. Les modèles dont le nom comporte un suffixe plus peuvent être convertis en versions MSO. Pour cela, vous devez commander l'option RPL1116.
Les principales différences sont présentées dans un tableau ci-dessous:
Modèle | Bande passante | Caneaux digitale | Générateur de fonctions | Prix |
DS1054Z | 50 MHz | non | non | |
DS1074Z+ | 70 MHz | extensible | non | |
DS1074Z-S+ | 70 MHz | extensible | oui | |
DS1104Z+ | 100 MHz | extensible | non | |
DS1104Z-S+ | 100 MHz | extensible | oui |
Le modèle souhaité peut être sélectionné dans le menu déroulant situé en haut à droite de l'écran, au-dessus du bouton de commande et à côté de l'image de l'oscilloscope.
Les spécifications ci-dessous sont valables pour tous les modèles Rigol série DS1000Z, sauf indication contraire.
Mémoire | 24 Mpts (partagés selon le nombre de voies). |
Écran | TFT 7”, 800 x 480 pixels, 160 000 couleurs |
Impédance d'entrée | 1 MΩ |
Nombre de voies | 4 |
Échelle horizontale (entrée) |
5 ns/div - 50 s/div |
Sensibilité verticale (entrée) |
1 mV/div - 10 V/div |
Convertisseur A/N | Résolution 8 bits |
Tension maximale | CAT I 300 Vrms, CAT II 100 Vrms, surtension transitoire 100 Vp (tension de crête) |
Temps de montée | DS1104Z: 3,5 ns DS1074Z: 5 ns DS1054Z: 7 ns |
Compatibilité sonde | 0,1 x - 1 000 x |
Connexions | USB 2.0 type A, USB 2.0 type B, LAN |
Taux de réduction du bruit Eleshop | ★ ★ ★ |
Poids (sans la boîte) | 3,2 kg |
Dimensions | 313 x 161 x 122 mm |
Fréquence d'échantillonnage |
200 Mé/s |
Résolution verticale | 14 bits |
Nombre de voies | 2 |
Fréquence maximale | 25 MHz |
Les quatre options suivantes sont incluses gratuitement :
Les oscilloscopes de la série DS1000Z sont fournis de manière standard avec:
