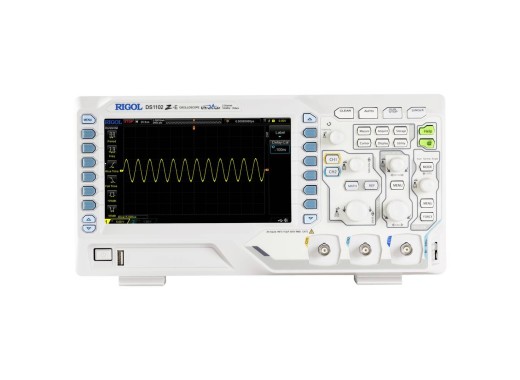

Oscilloscope DS1102Z-E de Rigol
Promotion ! Ce produit bénéficie d'une réduction temporaire jusqu'au 31 juillet 2026 !
Détails
Le DS1102Z-E de Rigol est un oscilloscope de base avec 2 canaux et une bande passante de 100 MHz. Cette série offre des performances élevées pour un prix très compétitif ! Cet oscilloscope peut être utilisé pour une large gamme d'applications grâce à une fréquence d'échantillonnage de 1 GSa/s. Le DS1102Z-E est doté de la « technologie innovante Ultravision ». Cette technologie assure à l'oscilloscope une très grande profondeur de mémoire de 24 Mpts et un taux de capture de formes d'onde de 30 000 formes d'onde par seconde. En outre, cette technologie permet d'enregistrer et de lire en temps réel des formes d'onde allant jusqu'à 60 000 images. En outre, cet oscilloscope dispose également d'un « affichage en couleurs à gradient d'intensité », ce qui signifie que le signal est affiché plus clairement aux endroits où il est le plus présent. Grâce aux interfaces, cet oscilloscope peut également être connecté à un PC, par exemple, pour transférer les résultats de mesure. Il est également possible de stocker les résultats des mesures sur une clé USB. En outre, la conception compacte et le faible poids de cet oscilloscope le rendent facile à utiliser sur presque tous les postes de travail.
Spécifications
| Bande passante | 100 MHz |
| Canaux | 2 |
| Max. fréquence d'échantillonnage en temps réel | 1 GSa/s (1 canal), 500 MSa/s (2 canaux) |
| Profondeur de mémoire max. | 24 Mpts (1 canal), 12 Mpts (2 canaux) |
| Taux de capture de la forme d'onde max. | 30.000 wfms/s |
| Résolution verticale | 8 bits |
| Écran | 7" TFT LCD (800x480 Px) |
| Bus de décodage/déclenchement | 2 (Parallel, RS232/UART, I2C, SPI) |
| Échelle horizontale | 2 ns/div - 50 s/div |
| Sensibilité verticale | 0,5 mV/div - 10 V/div |
| Tension maximale | CAT I 300 Vrms, CAT II 100 Vrms |
| Temps de montée | 3,5 ns |
| Interfaces | Hôte/dispositif USB, LAN, sortie aux |
| Poids | 3,5 kg |
| Dimensions | 313,1 x 160,8 x 122,4 mm |
Accessoires
L’oscilloscope DS1102Z-E de Rigol est fourni avec :
- Câble d'alimentation
- Câble USB
- 2 sondes passives (150 MHz)
Avantages et inconvénients
- Prix très compétitif
- Profondeur de mémoire
- Un seul bouton pour les réglages de l'axe vertical
Téléchargements
| DS1000Z-E user guide |  (8.54 MB) | Télécharger |
| Rigol DS1102Z-E datasheet | (1.88 MB) | Télécharger |
