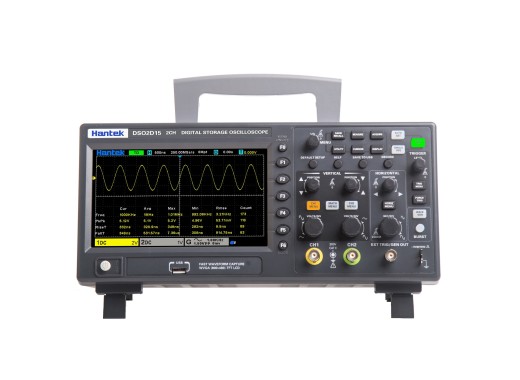

Oscilloscope DSO2D15 de Hantek
Détails
Le DSO2D15 de Hantek est un oscilloscope économique à 2 canaux avec une bande passante de 150 MHz et un générateur de fonction intégré. Le DSO2D15 offre des options de décodage et de déclenchement comme I2C, SPI, UART/RS232 et CAN, ce qui est un plus pour un oscilloscope dans cette gamme de prix. Une caractéristique unique est qu'il n'y a pas de ventilateur dans l'oscilloscope, donc il ne fait presque pas de bruit.
Grâce à une fréquence d'échantillonnage de 1 GSa/s et une profondeur de mémoire de 8 Mpts, vous pouvez facilement travailler avec cet oscilloscope. Des connexions USB sont également disponibles pour exporter les résultats des mesures vers le PC ou vers une clé USB. Il y a également un voltmètre pour mesurer les tensions alternatives et continues jusqu'à 300 VRMS. Si vous recherchez une plus grande bande passante, regardez au DSO2D10 de Hantek.
Le DSO2D15 de Hantek est un oscilloscope à un prix compétitif parfait sur l'établi de tout amateur.
Spécifications
| Oscilloscope | ||
| Bande passante | 150 MHz | |
| Fréquence d'échantillonnage | 1 GSa/s (1 canal) 500 MSa/s (2 canaux) | |
| Profondeur de mémoire | 8 Mpts (1 canal) 4 Mpts (2 canaux) | |
| Canaux | 2 | |
| Résolution verticale | 8 bits | |
| Échelle horizontale | 2 ns/div - 100 s/div | |
| Sensibilité verticale | 2 mV/div - 10V/div | |
| Temps de montée | 2,4 ns | |
| Décodage et déclenchement | I2C, SPI, UART/RS232 and CAN | |
| Opérations mathématiques | +, -, ×, ÷, FFT | |
| Tension maximale | 300 VRMS, CAT II 300 V | |
| Générateur de fonction | ||
| Gamme de fréquence | 25 MHz | |
| Canaux | 1 | |
| Fréquence d'échantillonnage | 200 MSa/s | |
| Formes d'onde | Sinus, carré, rampe, exponentiel, bruit, CC, ARB | |
| Généralités | ||
| Écran | 7" 800 x 480 | |
| Interfaces | USB Hôte, dispositif USB | |
| Poids | 1,9 kg | |
Accessoires
Le Hantek DSO2D15 est fourni avec :
- Câble USB
- Câble d'alimentation
- 1 sonde
- x2 câbles BNC à pince crocodile
Avantages et inconvénients
- Rapport qualité-prix élevé
- Fonctionnement silencieux
- AWG de 25 MHz
- Options de décodage et de déclenchement
Téléchargements
| Hantek DSO2000 datasheet |  (761.92 KB) | Télécharger |
| Hantek DSO2000 manual | (1.72 MB) | Télécharger |
