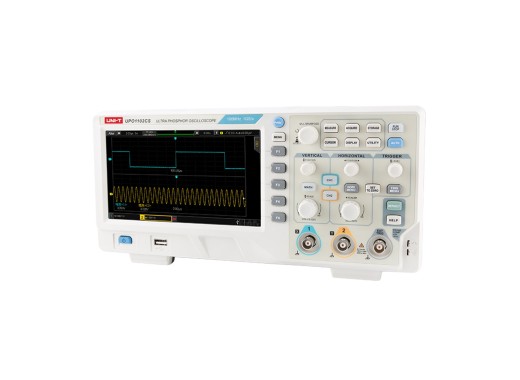

Oscilloscope UNI-T UPO1102CS
Détails
L’UPO1102CS d’UNI-T est un oscilloscope numérique multifonction au phosphore à 2 canaux, avec une bande passante de 100 MHz et une fréquence d'échantillonnage maximale de 1 GSa/s. Cet oscilloscope au phosphore peut présenter des données tridimensionnelles sur l'amplitude, le temps et l'intensité du signal. Cet oscilloscope est rapide avec un taux de capture de forme d'onde de 500 000 wfm/s et une profondeur de mémoire maximale de 56 Mpts. L'oscilloscope est doté de capacités de décodage sériel, qui sont souvent proposées comme option supplémentaire avec d'autres oscilloscopes.
Avec ce multiscope UPO1102CS, les signaux avec différentes sources d'horloge peuvent être configurés individuellement, ce qui est pratique pour analyser les paramètres de la forme d'onde. L'UNI-T UPO1102CS dispose d'une FFT de 1 Mpts qui fonctionne comme un analyseur de spectre avec des fonctions telles que la gamme de fréquence, le mode de détection et le marquage du spectre. L'oscilloscope dispose d'un serveur web intégré, avec lequel l'oscilloscope peut être connecté et contrôlé à distance via la page web de l'UNI-T.
La garantie par défaut de 3 ans peut être étendue à 5 ans en enregistrant votre instrument.
Aperçu du modèle
UNI-T propose deux modèles dans la série UPO1000CS qui diffèrent par la bande passante, l'échelle horizontale et le temps de montée.
| Modèle | UPO1102CS | UPO1202CS |
|---|---|---|
| Bande passante | 100 MHz | 200 MHz |
| Échelle horizontale | 2 ns/div - 1 000 s/div | 1 ns/div - 1 000 s/div |
| Temps de montée | < 3,5 ns | < 1,8 ns |
| Prix |
Spécifications
| Canaux | 2 |
| Profondeur de mémoire | 56 Mpts (par canal) |
| Fréquence d'échantillonnage | 1 GSa/s (par canal) |
| Taux de capture de la forme d'onde | 500,000 wfm/s |
| Résolution verticale | 8 bits |
| Échelle verticale | 1 mV/div - 20 V/div |
| Interfaces | Hôte USB, dispositif USB, LAN, succès/échec, sortie déclencheur |
| Options de décodage | RS232, I2C, SPI, CAN, LIN |
| Écran | TFT LCD 7" (800 x 480) |
| Dimensions | 306 x 138 x 107 mm |
| Poids | 3,0 kg |
Accessoires
L'oscilloscope UPO1102CS est fourni avec :- Câble USB
- Câble d'alimentation
- Sonde passive (200 Hz) UT-P05
- Sonde passive (100 Hz) UT-P04
Avantages et inconvénients
- Multi-scope
- Bonne FFT sur 1 million de points
- Grande profondeur de mémoire avec 56 Mpts
- Le ventilateur génère un bruit assez important lorsqu'il est en marche
- L'appareil génère un sifflement aigu lorsqu'il est branché, même s'il n'est pas allumé
Téléchargements
