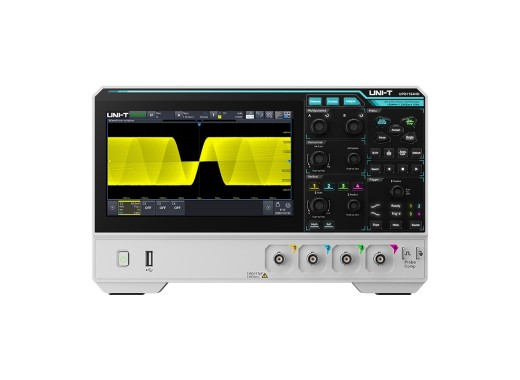

Oscilloscope UNI-T UPO1084HD
Détails
L'UNI-T UPO1084HD est le modèle à 4 voies et à bande passante de 80 MHz de la série d'oscilloscopes UPO1000HD, qui fournit des résultats de haute précision grâce à sa résolution verticale de 12 bits et à son impressionnant bruit fond de 60 µVrms. Ces oscilloscopes se distinguent par le fait qu'ils fournissent en standard des outils d'analyse de puissance, qui ne sont généralement proposés qu'avec des oscilloscopes plus coûteux ou sous forme de mises à niveau séparées et onéreuses. En outre, la série UPO1000HD peut effectuer une FFT jusqu'à 1 Mpts avec une plage de fréquence centrale de 0 à 625 MHz, utiliser un système de déclenchement comprenant des déclencheurs de zone, vidéo, de forme de code et de bus série, ainsi que 5 types différents de décodage de protocole. L'inclusion d'outils d'analyse de puissance dans cette gamme de prix fait de cette série d'oscilloscopes une excellente affaire pour ceux qui s'intéressent à l'électronique de puissance, tels que les amateurs, les étudiants et les professionnels.
L'UPO1084HD utilise une entrée USB-C PD de 65 W et prend en charge le montage VESA pour un espace de travail bien rangé. Si l'écran LCD intégré de 7 pouces (1024x600) est insuffisant, la sortie HDMI permet un affichage transparent sur un moniteur plus grand. Un contrôle externe est également possible, avec des options de gestion de l'oscilloscope via LAN/USB ou via un serveur web intégré.
La garantie de 3 ans par défaut peut être étendue à 5 ans en enregistrant l' instrument.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Aperçu du modèle
| Modèle | UPO1082HD | UPO1084HD | UPO1152HD | UPO1154HD |
|---|---|---|---|---|
| Voies | 2 | 4 | 2 | 4 |
| Largeur de bande | 80 MHz | 80 MHz | 150 MHz | 150 MHz |
| Temps de montée | ≤ 4 ns | ≤ 4 ns | ≤ 2,2 ns | ≤ 2,2 ns |
| Prix |
Spécifications
| Profondeur de mémoire | 100 Mpts (divisé par le nombre de voies actives) |
| Fréquence d'échantillonnage | 1,25 Géch/s (divisé par le nombre de voies actives) |
| Taux de capture des formes d'onde | 100 000 wfm/s |
| Résolution verticale | 12 bits |
| Échelle verticale | 500 µV/div - 10 V/div |
| Échelle horizontale | 2 ns/div - 1000 s/div |
| Interfaces | Hôte USB, Dispositif USB, LAN, succès/échec, sortie déclencheur, HDMI |
| Décodage | I2C, SPI, UART/RS232, CAN, LIN |
| Écran | Écran tactile LCD 7" (1024x600) |
| Niveau de production de bruit Eleshop | ★ ★ ★ ★ |
| Dimensions | 282 x 175 x 49 mm |
| Poids | 1,56 kg |
Accessoires
L'UPO1084HD est livré avec
- Adaptateur d'alimentation
- Câble USB
- Sonde passive UT-P05
Avantages et inconvénients
- Bon prix pour la profondeur de mémoire
- Faible bruit de fond
- Outils d'analyse de puissance
Téléchargements
| UNI-T UPO1000HD datasheet |  (4.87 MB) | Télécharger |
| UNI-T UPO1000HD programming manual | (1.96 MB) | Télécharger |
| UNI-T UPO1000HD user manual | (12.09 MB) | Télécharger |
