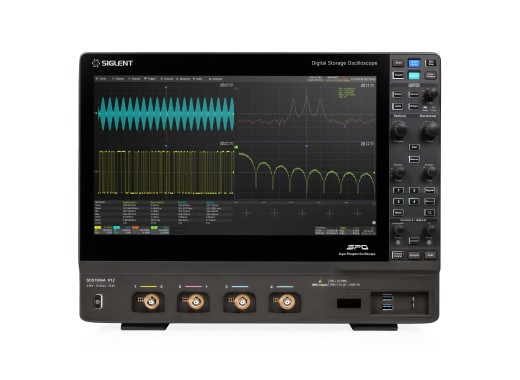

Oscilloscope Siglent SDS7604A H12
Détails
Les oscilloscopes Siglent de la série SDS7000A sont les oscilloscopes avec 4 voies et 12 bits. Le SDS7604A est le modèle à bande passante de 6 GHz de cette série. Il utilise également la technologie SPO de Siglent qui assure des taux de capture élevés et une fonction ESR (Enhanced Sample Rate) qui garantit une plus grande précision lors des mesures. La tension d'entrée maximale est de 400 Vpk à 1 MΩ et 5 Vrms à 50 Ω.
Les oscilloscopes de la série SDS7000A sont dotés d'un système de déclenchement numérique à haute sensibilité et faible bruit de fond. Par rapport aux modèles précédents, il comporte de nombreux types de gâchettes supplémentaires. Il dispose des standards habituels mais les fonctions Nth edge, Setup/hold, Delay, Video (via HDMI) et Zone sont également incluses. Pour l'analyse des données, de nombreuses fonctions sont disponibles, telles que l'enregistrement des formes d'onde en mode historique et séquentiel, la recherche et la navigation, le décodage du bus série, les tests de masque à grande vitesse basés sur le matériel et l'analyse de la puissance et de l'œil/de le bruit de fond. Toute extension logicielle ou matérielle supplémentaire peut être trouvée dans le tableau des options ci-dessous.
Doté d'un grand écran tactile de 15,6 pouces avec une fonction d'affichage de l'intensité et de la température de couleur à 256 niveaux, il prend également en charge les gestes multi-touch qui permettent de manipuler, déplacer ou mettre à l'échelle les tracés de la forme d'onde. En outre, il est possible de contrôler l'appareil à l'aide d'une souris et de le commander à distance par le biais d'un réseau local.
Aperçu du modèle
| Modèle | Bande passante | Temps de montée | Taux d’échantillonnage | Profondeur mémoire | Prix |
|---|---|---|---|---|---|
| SDS7304A | 3 GHz | 130 ps | 20 GSa/s (2 canaux) 10 GSa/s (3 ou 4 canaux) |
500 Mpts (par voie) | |
| SDS7404A | 4 GHz | 116 ps | 20 GSa/s (2 canaux) 10 GSa/s (3 ou 4 canaux) |
500 Mpts (par voie) | |
| SDS7604A | 6 GHz | 68 ps | 20 GSa/s (2 canaux) 10 GSa/s (3 ou 4 canaux) |
500 Mpts (par voie) | |
| SDS7604AP | 6 GHz | 68 ps | 20 GSa/s (tous les canaux) | 1 Gpts (par voie, 1 ou 2 actives) 500 Mpts (par voie, 3 ou 4 actifs) |
|
| SDS7804A | 8 GHz | 58 ps | 20 GSa/s (2 canaux) 10 GSa/s (3 ou 4 canaux) |
500 Mpts (par voie) | |
| SDS7804AP | 8 GHz | 58 ps | 20 GSa/s (tous les canaux) | 1 Gpts (par voie, 1 ou 2 actives) 500 Mpts (par voie, 3 ou 4 actifs) |
Spécifications
| Voies | 4 |
| Fréquence d'échantillonnage | 20 GSa/s (voie double) 10 GSa/s (3 ou 4 voies) |
| Taux de capture de la forme d'onde | 1 000 000 wfm/s |
| Résolution verticale | 12 bits (16 bits en mode ERES) |
| Échelle verticale | 1 mV/div - 10 V/div (1 MΩ) 1 mV/div - 1 V/div (50 Ω) |
| Échelle horizontale | 0,05 ns/div - 1000 s/div |
| Interfaces | Hôte/Dispositif USB, LAN, Telnet +SCPI, Prise 5025 +SCPI, LXI, serveur web, DVI-D, DP, HDMI, Ext. Entrée de déclenchement, sortie auxiliaire |
| Déclenchement et décodage en série | I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC430, USB 2.0 |
| Écran | Écran tactile LCD de 15,6" (1 920 x 1 080) |
| Dimensions | 444,5 x 367 x 176,4 mm |
| Poids | 10,6 kg |
Options
| Analyseur logique à 16 voies (matériel) | SPL2016 | |
| Fixation DF2001A (matériel) | DF2001A | |
| Générateur de formes d'onde (logiciel) | SDS7000A-FG | |
| Analyse de puissance (logiciel)) | SDS7000A-PA | |
| Diagramme en œil/analyse de fond (logiciel) | SDS7000A-EJ | |
| Déclenchement et décodage I2S (logiciel) | SDS7000A-I2S | |
| MIL-STD-1553B (logiciel) | SDS7000A-1553B | |
| FlexRay (logiciel) | SDS7000A-FlexRay | |
| CAN FD (logiciel) | SDS7000A-CANFD | |
| SENT déclenchement et décodage (logiciel) | SDS7000A-SENT | |
| déclenchement et décodage ARINC429 (logiciel) | SDS7000A-ARINC | |
| déclenchement et décodage Manchester (logiciel) | SDS7000A-Manch | |
| décodage USB 2.0 (logiciel) | SDS7000A-USB2 | |
| Test de conformité USB 2.0 (logiciel) | SDS7000A-CT-USB2 | |
| 100Base-TX compliance test (logiciel) | SDS7000A-CT-100BASE-T | |
| 1000Base-T compliance test (logiciel) | SDS7000A-CT-1000BASE-T | |
| 100Base-T1 (logiciel) | SDS7000A-CT-100BASE-T1 | |
| 1000Base-T1 (logiciel) | SDS7000A-CT-1000BASE-T1 | |
| Mise à niveau de la profondeur de mémoire de 1 Gpts (logiciel) | SDS7000A-1GPTS |
Siglent propose une large gamme d'options logicielles pour ses produits, ajoutant souvent de nombreuses fonctionnalités. Pour toute information sur les options disponibles, veuillez vous référer au manuel d'utilisation au bas de cette page.
Accessoires
La série SDS7000A est livrée standard avec :
- Câble USB
- Câble d'alimentation
- Souris sans fil
- Couverture protective
- x4 sondes passives SP3150A
Avantages et inconvénients
- Technologie SPO intégrée
- L'ESR permet une plus grande précision
- Largeur de bande élevée
