Siglent SDS7304A H12 oscilloscope
Détails
Les oscilloscopes Siglent de la série SDS7000A sont les oscilloscopes 4 voies 12 bits et le SDS7304A est le modèle à bande passante 3GHz de cette série. Il utilise également la technologie SPO de Siglent qui assure des taux de capture élevés et une fonction ESR (Enhanced Sample Rate) qui garantit une plus grande précision lors des mesures. La tension d'entrée maximale est de 400Vpk @1MΩ et 5Vrms @ 50Ω.
Les oscilloscopes de la série SDS7000A sont dotés d'un système de déclenchement numérique à haute sensibilité et faible gigue
.Par rapport aux modèles précédents, il offre de nombreux types de déclenchement supplémentaires. Il dispose des normes habituelles, mais les fonctions Nth edge, Setup/hold, Delay, Video (via HDMI) et Zone sont également incluses. Pour l'analyse des données, de nombreuses fonctions sont disponibles, telles que l'historique et l'enregistrement de formes d'onde en mode séquence, la recherche et la navigation, le décodage du bus série, les tests de masque à grande vitesse basés sur le matériel et l'analyse de la puissance et de l'œil/de la gigue. Toute extension logicielle ou matérielle supplémentaire peut être trouvée dans le tableau des options ci-dessous.
Doté d'un grand écran tactile de 15,6 pouces avec une fonction d'affichage de l'intensité et de la température des couleurs à 256 niveaux, il prend également en charge les gestes multi-touch qui permettent de manipuler, déplacer ou mettre à l'échelle les traces de forme d'onde
.En outre, il est possible de contrôler l'appareil à l'aide d'une souris et de le commander à distance par le biais d'un réseau local.

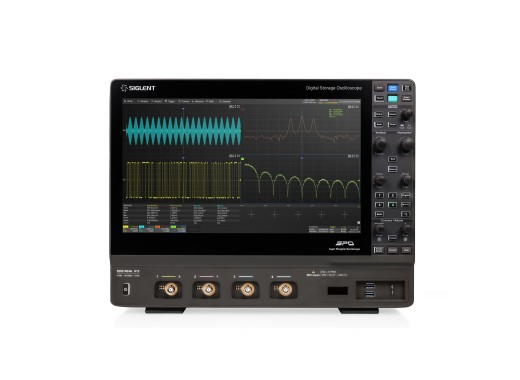

Attention, les images utilisées sont celles du modèle SDS7404A, mais l'aspect du produit est par ailleurs identique.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Aperçu du modèle
| Modèle | Bande passante | Temps de montée | Taux d’échantillonnage | Profondeur mémoire | Prix |
|---|---|---|---|---|---|
| SDS7304A | 3 GHz | 130 ps | 20 GSa/s (2 canaux) 10 GSa/s (3 ou 4 canaux) |
500 Mpts (par voie) | |
| SDS7404A | 4 GHz | 116 ps | 20 GSa/s (2 canaux) 10 GSa/s (3 ou 4 canaux) |
500 Mpts (par voie) | |
| SDS7604A | 6 GHz | 68 ps | 20 GSa/s (2 canaux) 10 GSa/s (3 ou 4 canaux) |
500 Mpts (par voie) | |
| SDS7604AP | 6 GHz | 68 ps | 20 GSa/s (tous les canaux) | 1 Gpts (par voie, 1 ou 2 actives) 500 Mpts (par voie, 3 ou 4 actifs) |
|
| SDS7804A | 8 GHz | 58 ps | 20 GSa/s (2 canaux) 10 GSa/s (3 ou 4 canaux) |
500 Mpts (par voie) | |
| SDS7804AP | 8 GHz | 58 ps | 20 GSa/s (tous les canaux) | 1 Gpts (par voie, 1 ou 2 actives) 500 Mpts (par voie, 3 ou 4 actifs) |
Spécifications
| Canaux | 4 |
| Taux d'échantillonnage | 20 GSa/s (double canal) 10 GSa/s (3 ou 4 canaux) |
| Taux de capture des formes d'onde | 1 000 000 wfm/s |
| Résolution verticale | 12 bits (16 bits en mode ERES) |
| Echelle verticale | 1 mV/div - 10 V/div (1 MΩ) 1 mV/div - 1 V/div (50 Ω) |
| Échelle horizontale | 0,05 ns/div - 1000 s/div |
| Interfaces | USB hôte/périphérique, LAN, Telnet +SCPI, Socket 5025 +SCPI, LXI, serveur web, DVI-D, DP, HDMI, entrée de déclenchement externe, sortie auxiliaire |
| Déclenchement et décodage série | I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC430, USB 2.0 |
| Écran | Écran tactile LCD 15,6" (1920 x 1080) |
| Dimensions | 444,5 x 367 x 176,4 mm |
| Poids | 10,6 kg |
Options
| Analyseur logique à 16 voies (matériel) | SPL2016 | |
| Fixation DF2001A (matériel) | DF2001A | |
| Générateur de formes d'onde (logiciel) | SDS7000A-FG | |
| Analyse de puissance (logiciel)) | SDS7000A-PA | |
| Diagramme en œil/analyse de fond (logiciel) | SDS7000A-EJ | |
| Déclenchement et décodage I2S (logiciel) | SDS7000A-I2S | |
| MIL-STD-1553B (logiciel) | SDS7000A-1553B | |
| FlexRay (logiciel) | SDS7000A-FlexRay | |
| CAN FD (logiciel) | SDS7000A-CANFD | |
| SENT déclenchement et décodage (logiciel) | SDS7000A-SENT | |
| déclenchement et décodage ARINC429 (logiciel) | SDS7000A-ARINC | |
| déclenchement et décodage Manchester (logiciel) | SDS7000A-Manch | |
| décodage USB 2.0 (logiciel) | SDS7000A-USB2 | |
| Test de conformité USB 2.0 (logiciel) | SDS7000A-CT-USB2 | |
| 100Base-TX compliance test (logiciel) | SDS7000A-CT-100BASE-T | |
| 1000Base-T compliance test (logiciel) | SDS7000A-CT-1000BASE-T | |
| 100Base-T1 (logiciel) | SDS7000A-CT-100BASE-T1 | |
| 1000Base-T1 (logiciel) | SDS7000A-CT-1000BASE-T1 | |
| Mise à niveau de la profondeur de mémoire de 1 Gpts (logiciel) | SDS7000A-1GPTS |
Siglent propose une large gamme d'options logicielles pour ses produits, ajoutant souvent de nombreuses fonctionnalités. Pour toute information sur les options disponibles, veuillez vous référer au manuel d'utilisation au bas de cette page.
Accessoires
La série SDS7000A est livrée par défaut avec :
- Câble USB
- Cordon d'alimentation
- Souris sans fil
- Housse de protection
- 4x SP3150A sonde passive
Avantages et inconvénients
- Technologie SPO intégrée
- L'ESR permet une plus grande précision
- Largeur de bande élevée
Téléchargements
