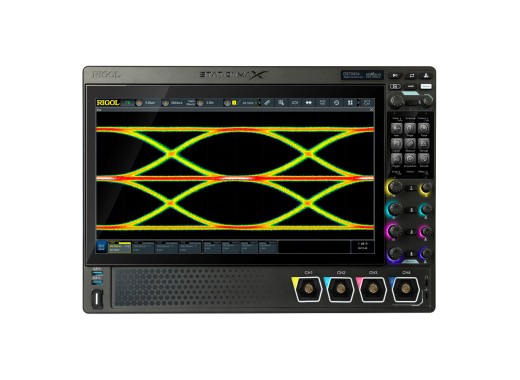

Oscilloscope Rigol DS70504
Détails
L’oscilloscope DS70504 de Rigol a 4 voies et 5 GHz et appartient de la série d'oscilloscopes DS70000. Outre un oscilloscope, il dispose également d'un voltmètre numérique, d'un compteur de fréquence à 8 chiffres et d'un totalisateur. Cette série d'oscilloscopes dispose d'une très grande profondeur de mémoire de 500 Mpts, d'une fréquence d'échantillonnage de 20 GSa/s et d'un taux de capture de formes d'ondes de ≥ 1 million de formes d'ondes par seconde. La série DS70000 dispose d'une résolution verticale réglable de 8 à 16 bits et d'un écran TFT Full HD de 15,6 pouces avec un écran tactile capacitif.
Aperçu du modèle
| Modèles | DS70304 | DS70504 |
|---|---|---|
| Bande passante | 3 GHz (50 Ω) | 5 GHz (50 Ω) 500 MHz (1 MΩ) |
| Temps de montée calculé (<50 Ω) | ≤ 130 ps | ≤ 108 ps |
| Prix |
Spécifications
| Voies | 4 |
| Profondeur de mémoire | 500 Mpts |
| Fréquence d'échantillonnage | 20 GSa/s (par voie) |
| Taux de capture de la forme d'onde | ≥ 1 000 000 wfm/s |
| Résolution verticale | 8 - 16 bits (sélectionnable) |
| Échelle verticale | 1 mV/div - 10 V/div |
| Échelle horizontale | 50 ps/div - 1 000 s/div |
| Interfaces | Hôte USB, dispositif USB, LAN, HDMI, contrôle web |
| Options de décodage | IIC, SPI, UART/RS232, CAN, LIN, FlexRay, I2S, MILSTD-1553, CAN-FD |
| Écran | Écran tactile LCD de 15,6" (1920 x 1080) |
| Dimensions | 439 x 310 x 491 mm |
| Poids | 22,5 kg |
Options
| Mise à niveau de la profondeur mémoire de 2 Gpts (logiciel) | DS70000-RL-20 | |
| Protocoles de déclenchement et d'analyse du bus série intégré (RS232/UART/I2C/SPI) (logiciel) | DS70000-EMBDA | |
| Protocoles de déclenchement et d'analyse du bus série auto (CAN/CAN-FD/LIN/FlexRay) (logiciel) | DS70000-AUTOA | |
| Protocoles de déclenchement et d'analyse du bus série audio (I2S) (logiciel) | DS70000-AUDIOA | |
| Protocoles de déclenchement et d'analyse du bus série aérospatial (MIL-STD-1553) (logiciel) | DS70000-AEROA | |
| Protocoles avancés de diagramme de l'œil et d'analyse du bruit de fond (logiciel) | DS70000-JITTA | |
| USB2.0 (logiciel) | DS70000-USBC | |
| 100Base-T ethernet (logiciel) | DS70000-ENETC | |
| Analyse du spectre en temps réel (logiciel) | DS70000-RTSA |
Accessoires
Le DS70504 est livré standard avec :
- Câble d'alimentation
- 4x Sondes passives HighZ de 500 MHz
- Câble USB
Téléchargements
| Rigol DS70000 series - Datasheet |  (21.16 MB) | Télécharger |
| Rigol DS70000 series - User manual | (19.42 MB) | Télécharger |
