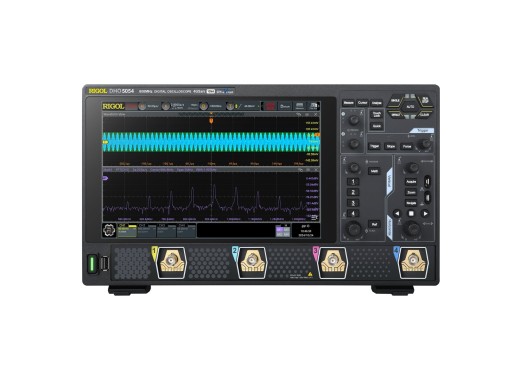

Oscilloscope Rigol DHO5054
Détails
Le Rigol DHO5054 est un oscilloscope à 4 voies de la série DHO5000 avec une bande passante de 500MHz. Le DHO5054 a une résolution de 12 bits pour réduire l'incertitude de quantification et améliorer la fidélité du signal et les capacités d'analyse. Cette résolution peut être portée à 16 bits en mode haute résolution, ce qui permet une détection encore plus fine des variations des signaux entrants. Cet oscilloscope offre des possibilités de mesure et d'analyse étendues, telles que l'analyse de puissance, l'histogramme et les décodages de protocole. Il est possible d'enregistrer et de lire jusqu'à 500 000 trames de données pour une analyse approfondie. Le mode d'enregistrement rapide permet de capturer jusqu'à 1 000 000 wfms/s. En outre, l'oscilloscope a un très faible bruit fond, ce qui permet de prendre des mesures sur de très petits signaux et d'obtenir des signaux plus propres. Le DHO5054 a de nombreuses options d'interface, y compris des ports USB 3.0 (1x à l'avant et 1x à l'arrière), LAN, HDMI, succès/échec, sortie déclencheur et Bluetooth. Le contrôle web LAN est également pris en charge, ce qui permet d'afficher l'interface de fonctionnement dans un navigateur web. L'oscilloscope est doté d'un grand écran tactile de 10,1 pouces et d'une mémoire interne de 8 Go. De plus, l’oscilloscope prend en charge un pack batterie en option, permettant une utilisation portable et une recharge sur le terrain, où que vous soyez.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Aperçu des modèles
Les modèles de cette série se distinguent principalement par leur bande passante, leurs voies analogiques et leur temps de montée.| Modèle | Largeur de bande | Voies | Temps demontée | Prix |
| MHO5054 | 500 MHz | 4 analogues | ≤ 750 ps | |
| DHO5054 | 500 MHz | 4 analogues | ≤ 750 ps | |
| MHO5104 | 1 GHz | 4 analogues | ≤ 350 ps | |
| DHO5104 | 1 GHz | 4 analogues | ≤ 350 ps | |
| MHO5056 | 500 MHz | 6 analogues | ≤ 750 ps | |
| MHO5106 | 1 GHz | 6 analogues | ≤ 350 ps | |
| DHO5058 | 500 MHz | 8 analogues | ≤ 750 ps | |
| DHO5108 | 1 GHz | 8 analogues | ≤ 350 ps |
Caractéristiques techniques
| Profondeur de mémoire | 500 Mpts (voie unique) |
| Fréquence d'échantillonnage | 4 GSa/s (voie unique) |
| Taux de capture des formes d'onde | 200 000 wfm/s (mode vectoriel) 1 000 000 wfm/s (mode enregistrement) |
| Résolution verticale | 12 bits 16 bits (mode haute résolution) |
| Échelle verticale | 100 μV/div - 10 V/div |
| Échelle horizontale | 500 ps/div - 500 s/div |
| Interfaces | LAN, HDMI, USB Host/Device |
| Options de décodage | Parallèle, RS232/UART, I2C et SPI |
| Écran | Écran tactile LCD de 10,1 pouces (1280*800) |
| Dimensions | 335 x 235 x 154 mm |
| Poids | 5,3 kg |
Options
| Rigol BatHolder138 pack batterie | BatHolder138 | |
| Pack d'options logicielles Rigol DHO5000-BND | DHO5000-BND | |
| Option logicielle Rigol DHO5000-AUTOA | DHO5000-AUTOA | |
| Option logicielle Rigol DHO5000-SENTA | DHO5000-SENTA | |
| Option logicielle Rigol DHO5000-PWRA | DHO5000-PWRA | |
| Option logicielle Rigol DHO5000-AEROA | DHO5000-AEROA | |
| Option logicielle Rigol DHO5000-AUDIOA | DHO5000-AUDIOA | |
| Option logicielle Rigol DHO5000-FLEXA | DHO5000-FLEXA | |
| Option de mise à niveau de la bande passante Rigol DHO5004-BWU05T10 de 500MHz à 1GHz | DHO5004-BWU05T10 |
Accessoires
Les accessoires suivants sont fournis avec cet oscilloscope :
- Cordon d'alimentation
- Câble USB
- 4x sondes passives RP3500A (500 MHz)
Avantages et inconvénients
- Résolution verticale de 12 bits
- Fréquence d'échantillonnage en temps réel jusqu'à 4GSa/s
- Conception compacte
- Prise en charge de la batterie
- Prise en charge du WiFi et du Bluetooth
Téléchargements
| MHO/DHO5000 series - User guide |  (31.81 MB) | Télécharger |
| MHO/DHO5000 series - Datasheet | (19.35 MB) | Télécharger |
