Oscilloscope Rigol MHO5106
Promotion ! Le prix de ce produit est temporairement réduit jusqu'au 31 décembre 2026 !
Détails

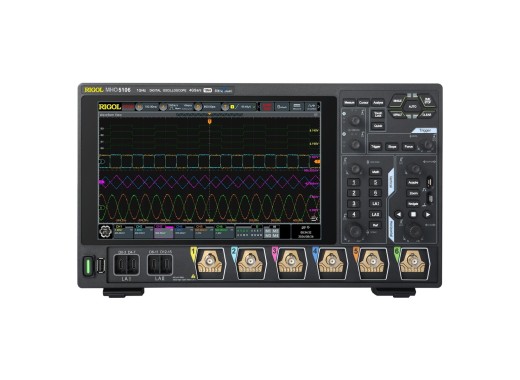

Le Rigol MHO5106 est un oscilloscope à 6 voies de la série MHO5000 avec une bande passante de 1GHz. Le MHO5106 offre une résolution de 12 bits afin de réduire l'incertitude de quantification et, par conséquent, d'améliorer la fidélité du signal et les capacités d'analyse. Cette résolution peut être augmentée à 16 bits en mode haute résolution, ce qui permet une détection encore plus précise des variations des signaux entrants. Cet oscilloscope offre des possibilités étendues de mesure et d'analyse, telles que l'analyse de puissance, l'histogramme, l'analyse de signaux numériques et le décodage de protocoles. Jusqu'à 500 000 images de données peuvent être enregistrées et lues pour une analyse approfondie. Avec le mode d'enregistrement rapide il est possible de capturer jusqu'à 1 000 000 wfms/s. De plus, l'oscilloscope présente un bruit de fond très faible, ce qui permet d'effectuer des mesures sur des signaux très faibles et d'obtenir des signaux plus clairs. Le MHO5106 dispose de plusieurs options d'interface, notamment des ports USB 3.0 (x1 à l'avant et x1 à l'arrière), LAN, HDMI, Succès/échec, Sortie déclencheur et Bluetooth. Le contrôle web LAN est également pris en charge, ce qui permet d'afficher l'interface de fonctionnement dans un navigateur web. L'oscilloscope est doté d'un grand écran tactile de 10,1 pouces et d'une mémoire interne de 8 Go. De plus, l’oscilloscope prend en charge un pack batterie en option, permettant une utilisation portable et une recharge sur le terrain, où que vous soyez.
Aperçu du modèle
Les modèles de cette série se distinguent principalement par leur bande passante, les voies disponibles et le temps de montée.| Modèle | Bande passante | Voies | Temps de montée | Prix |
| MHO5054 | 500 MHz | 4 analogiques | ≤ 750 ps | |
| DHO5054 | 500 MHz | 4 analogiques | ≤ 750 ps | |
| MHO5104 | 1 GHz | 4 analogiques | ≤ 350 ps | |
| DHO5104 | 1 GHz | 4 analogiques | ≤ 350 ps | |
| MHO5056 | 500 MHz | 6 analogiques | ≤ 750 ps | |
| MHO5106 | 1 GHz | 6 analogiques | ≤ 350 ps | |
| DHO5058 | 500 MHz | 8 analogiques | ≤ 750 ps | |
| DHO5108 | 1 GHz | 8 analogiques | ≤ 350 ps |
Caractéristiques techniques
| Profondeur de mémoire | 500 Mpts (voie unique) |
| Fréquence d'échantillonnage | 4 GSa/s (voie unique) |
| Taux de capture des formes d'onde | 200 000 wfm/s (mode vectoriel) 1 000 000 wfm/s (mode enregistrement) |
| Résolution verticale | 12 bits 16 bits (mode haute résolution) |
| Échelle verticale | 100 μV/div - 10 V/div |
| Échelle horizontale | 500 ps/div - 500 s/div |
| Interfaces | LAN, HDMI, Hôte/Dispositif USB |
| Options de décodage | Parallèle, RS232/UART, I2C et SPI |
| Écran | Écran tactile LCD de 10,1 pouces (1280 x 800) |
| Dimensions | 335 x 235 x 154 mm |
| Poids | 5,3 kg |
Options
| Rigol BatHolder138 pack batterie | BatHolder138 | |
| Kit d'options logicielles Rigol MHO5006-BND | MHO5006-BND | |
| Option sonde d'analyseur logique Rigol PLA3204 | PLA3204 | |
| Option logicielle Rigol MHO5000-AUTOA | MHO5000-AUTOA | |
| Option logicielle Rigol MHO5000-SENTA | MHO5000-SENTA | |
| Option logicielle Rigol MHO5000-PWRA | MHO5000-PWRA | |
| Option logicielle Rigol MHO5000-AEROA | MHO5000-AEROA | |
| Option logicielle Rigol MHO5000-AUDIOA | MHO5000-AUDIOA | |
| Option logicielle Rigol MHO5000-FLEXA | MHO5000-FLEXA |
Accessoires
Les accessoires suivants sont fournis avec cet oscilloscope :
- Cordon d'alimentation
- Câble USB
- x6 Sondes passives RP3500A (500 MHz)
Avantages et inconvénients
- Résolution verticale de 12 bits
- Taux d'échantillonnage en temps réel jusqu'à 4 GSa/s
- Conception compacte
- Compatible avec une batterie externe
- Compatible avec le wifi et le Bluetooth
Téléchargements
| MHO/DHO5000 series - User guide |  (31.81 MB) | Télécharger |
| MHO/DHO5000 series - Datasheet | (19.35 MB) | Télécharger |
