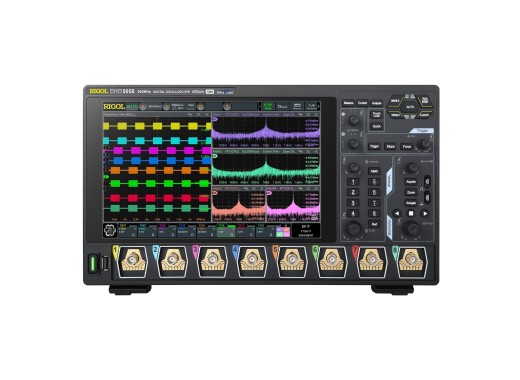

Oscilloscope Rigol DHO5058
Détails
Le Rigol DHO5058 est un oscilloscope à 8 voies de la série DHO5000 avec une bande passante de 500 MHz. Le DHO5058 offre une résolution de 12 bits afin de réduire l'incertitude de quantification et d'améliorer la fidélité du signal et les capacités d'analyse. Cette résolution peut être augmentée à 16 bits en mode haute résolution, ce qui permet une détection encore plus précise des variations des signaux entrants. Cet oscilloscope offre de nombreuses possibilités de mesure et d'analyse, telles que l'analyse de puissance, l'histogramme et le décodage de protocoles. Jusqu'à 500 000 images de données peuvent être enregistrées et lues pour une analyse approfondie. Avec le mode d'enregistrement rapide, il est possible de capturer jusqu'à 1 000 000 wfms/s. De plus, l'oscilloscope présente un bruit de fond très faible, ce qui permet d'effectuer des mesures sur des signaux très faibles et d'obtenir des signaux plus clairs. Le DHO5058 dispose de plusieurs options d'interface, notamment des ports USB 3.0 (x1 à l'avant et x1 à l'arrière), LAN, HDMI, Succès/échec, Sortie déclencheur et Bluetooth. Le contrôle web LAN est également pris en charge, ce qui permet d'afficher l'interface de fonctionnement dans un navigateur web. L'oscilloscope est doté d'un grand écran tactile de 10,1 pouces et d'une mémoire interne de 8 Go. De plus, l’oscilloscope prend en charge un pack batterie en option, permettant une utilisation portable et une recharge sur le terrain, où que vous soyez.
Aperçu du modèle
Les modèles de cette série se distinguent principalement par leur bande passante, les voies disponibles et le temps de montée.| Modèle | Bande passante | Voies | Temps de montée | Prix |
| MHO5054 | 500 MHz | 4 analogiques | ≤ 750 ps | |
| DHO5054 | 500 MHz | 4 analogiques | ≤ 750 ps | |
| MHO5104 | 1 GHz | 4 analogiques | ≤ 350 ps | |
| DHO5104 | 1 GHz | 4 analogiques | ≤ 350 ps | |
| MHO5056 | 500 MHz | 6 analogiques | ≤ 750 ps | |
| MHO5106 | 1 GHz | 6 analogiques | ≤ 350 ps | |
| DHO5058 | 500 MHz | 8 analogiques | ≤ 750 ps | |
| DHO5108 | 1 GHz | 8 analogiques | ≤ 350 ps |
Caractéristiques techniques
| Profondeur de mémoire | 500 Mpts (voie unique) |
| Fréquence d'échantillonnage | 4 GSa/s (voie unique) |
| Taux de capture des formes d'onde | 200 000 wfm/s (mode vectoriel) 1 000 000 wfm/s (mode enregistrement) |
| Résolution verticale | 12 bits 16 bits (mode haute résolution) |
| Échelle verticale | 100 μV/div - 10 V/div |
| Échelle horizontale | 500 ps/div - 500 s/div |
| Interfaces | LAN, HDMI, Hôte/Dispositif USB |
| Options de décodage | Parallèle, RS232/UART, I2C et SPI |
| Écran | Écran tactile LCD de 10,1 pouces (1280 x 800) |
| Dimensions | 335 x 235 x 154 mm |
| Poids | 5,3 kg |
Options
| Rigol BatHolder138 pack batterie | BatHolder138 | |
| Kit d'options logicielles Rigol DHO5000-BND | DHO5000-BND | |
| Option logicielle Rigol DHO5000-AUTOA | DHO5000-AUTOA | |
| Option logicielle Rigol DHO5000-SENTA | DHO5000-SENTA | |
| Option logicielle Rigol DHO5000-PWRA | DHO5000-PWRA | |
| Option logicielle Rigol DHO5000-AEROA | DHO5000-AEROA | |
| Option logicielle Rigol DHO5000-AUDIOA | DHO5000-AUDIOA | |
| Option logicielle Rigol DHO5000-FLEXA | DHO5000-FLEXA | |
| Option de mise à niveau de la bande passante de 500 MHz à 1 GHz Rigol DHO5004-BWU05T10 | DHO5004-BWU05T10 |
Accessoires
Les accessoires suivants sont fournis avec cet oscilloscope :
- Cordon d'alimentation
- Câble USB
- x8 Sondes passives RP3500A (500 MHz)
Avantages et inconvénients
- Résolution verticale de 12 bits
- Taux d'échantillonnage en temps réel jusqu'à 4 GSa/s
- Conception compacte
- Compatible avec une batterie externe
- Compatible avec le wifi et le Bluetooth
Téléchargements
| MHO/DHO5000 series - User guide |  (31.81 MB) | Télécharger |
| MHO/DHO5000 series - Datasheet | (19.35 MB) | Télécharger |
