Oscilloscope portatif HDS2202S d'Owon

247.93 247,93 € Hors TVA

Livraison gratuite

Chargement

Numéro de produit: ELE005841

Meilleur prix garanti

Détails

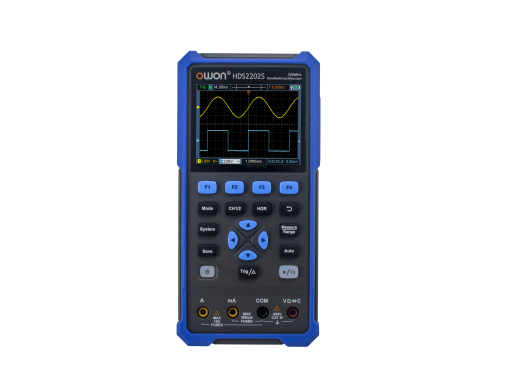

Remarque : le HDS2202S est extérieurement identique au produit présenté sur les images.

Le HDS2202S est un oscilloscope portable à deux canaux qui peut également être utilisé comme multimètre et générateur de fonctions. L'appareil est doté d'un écran couleur à fort contraste de 3,5 pouces adapté à une utilisation en extérieur et fonctionne avec une paire de piles 18650, d'une autonomie de 6 heures en continu. Vous pouvez connecter le compteur à un PC hôte via USB-C pour l'utiliser avec le logiciel de bureau d'Owon, le contrôler via SCPI ou l'utiliser avec une banque d'alimentation. Par rapport aux oscilloscopes Hantek de la série 2000, les appareils de la série Owon HDS200 sont équipés d'un écran légèrement plus grand et d'une mémoire interne plus importante. De plus, cette série a une résolution de 20000 points par opposition à la résolution de 4000 points d'Hantek.

Les signaux peuvent être enregistrés et stockés en interne. Sa mémoire peut contenir jusqu'à 8k points de données. Les formes d'onde peuvent également être stockées sous forme d'image ou de CSV, pour être exportées via USB vers un hôte PC.

En plus d'être un oscilloscope, il agit indépendamment comme un multimètre True-RMS de 20 000 points. Il a la capacité de mesurer la tension, le courant, la résistance, la capacité, la continuité et les diodes. Les mesures s'affichent confortablement en grand sur l'écran, comme on peut le voir dans la vidéo de démonstration ci-dessous. Comme les multimètres conventionnels, il est doté d'une gamme automatique.

Aperçu du modèle

Les modèles du HDS200 diffèrent par leur bande passante et par la présence ou non d'un générateur de fonctions, comme le montre le tableau ci-dessous.

Modèle	HDS242	HDS242S	HDS272	HDS272S	HDS2102	HDS2102S	HDS2202	HDS2202S
Bande passante	40 MHz	40 MHz	70 MHz	70 MHz	100 MHz	100 MHz	200 MHz	200 MHz
Générateur de fonctions	Non	Oui	Non	Oui	Non	Oui	Non	Oui
Prix	105 105,00 € Hors TVA	128.1 128,10 € Hors TVA	144.63 144,63 € Hors TVA	144.63 Prix normal : 165,29 € Now: 144,63 € Hors TVA	185.95 185,95 € Hors TVA	185.95 185,95 € Hors TVA	223.14 223,14 € Hors TVA	247.93 247,93 € Hors TVA

Spécifications

Spécifications de l'oscilloscope

Taux d'échantillonnage	1GSa/s (canal simple) 500 MSa/s (canal double)
Profondeur de mémoire	8 kpts (simple canal) 4 kpts (double canal)
Résolution verticale	8 bit
Types de déclenchement	Front
Taux de capture de forme d'onde	10 000 wfms/s
Temps de montée ≤5	ns typ.
Échelle verticale	10 mV/div - 10 V/div
Échelle horizontale	2 ns/div - 1000 s/div
Paramètres de mesure (vertical)	Vmax, Vmin, Vpp, Moyenne, Amplitude
Paramètres de mesure(horizontal)	Période, Fréq.

Spécifications du mode multimètre

Spécifications	Gamme	Précision (plus petite gamme)
Tension continue	0,01 mV - 1000 V	±0,5% + 5
Tension alternative	0,01 mV - 750 V	±0,8% + 5
Courant continu	10 μA - 10 A	±0,8% + 2
Courant alternatif	10 μA - 10 A	±1% + 5
Résistance	0,01 Ω - 100 MΩ	±0,8% + 3
Capacité	1 pF - 2 mF	±3% + 10

Spécifications du mode générateur de fonctions

Canaux	1
Amplitude	0,01 Vpp ~ 2,5 Vpp
Fréquence	25 MHz (sinus)
Taux d'échantillonnage	125 MSa/s
Résolution verticale	14 bits
Longueur de la forme d'onde	8 kpts
Résolution en fréquence	0,1 Hz
Types de formes d'onde	sinus, carré, rampe, impulsion, sinc, bessely, besselj, escalier vers le haut, escalier vers le bas, escalier vers le haut et vers le bas, att alt, amp alt
