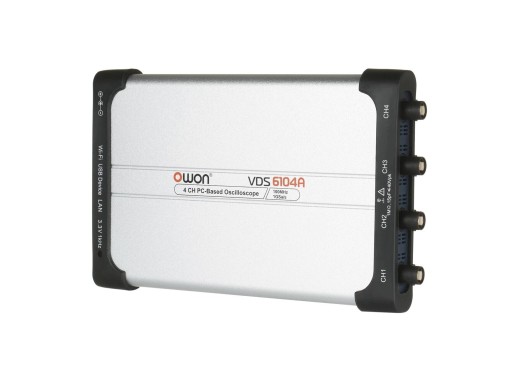

Oscilloscope Owon VDS6104A
Détails
Le VDS6104A d'Owon est l'oscilloscope à USB avec 4 voies de 100 MHz de la série VDS6000 d'Owon. Les oscilloscopes PC de la série VDS peuvent être connectés à un ordinateur par USB ou par Ethernet.
Lorsque l'oscilloscope est connecté à un PC par USB et que le PC fournit au moins 1,5 A, l'alimentation est tirée de l'USB et l'utilisation de l'adaptateur d'alimentation n'est pas nécessaire.
Owon fournit un logiciel PC pour contrôler l'oscilloscope et visualiser les formes d'onde. Mais outre le logiciel Owon, il peut également être utilisé avec Labview et peut être contrôlé à l'aide du protocole SCPI.
Aperçu du modèle
| Modèle | VDS6102A | VDS6104A |
|---|---|---|
| Voies | 2 | 4 |
| Générateur de fonction | Oui |
Non |
| Prix |
Spécifications techniques
| Bande passante | 100 MHz |
| Profondeur de mémoire | 10 Mpts |
| Fréquence d'échantillonnage | 1 GS/s |
| Résolution verticale | 14 bits |
| Échelle verticale | 2 mV / div ～ 5 V / div |
| Échelle horizontale | 1 ns / div ～ 100 s / div |
| Interfaces | Dispositif/hôte USB (type-c), LAN |
| Dimensions | 190 x 120 x 18 mm |
| Poids | 450 g |
Accessoires
L'Owon VDS6104A est livré avec :
- Câble USB Type-C
- Adaptateur AC-DC
- Câble BNC
- Sondes
- Cordon d'alimentation
Téléchargements
| VDS6000 user manual |  (2.51 MB) | Télécharger |
