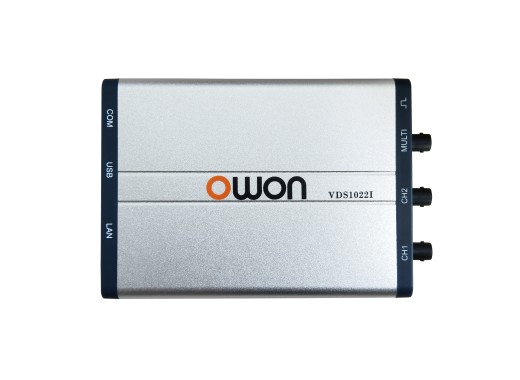

Oscilloscope Owon VDS1022I USB, isolé, 2 voies
Détails
Les oscilloscopes Owon série VDS disposent d'une connexion USB, ce qui permet de les utiliser avec un ordinateur. Les oscilloscopes VDS sont alimentés par le bais de la connexion USB et sont très minces, ce qui en facilite le transport. Sans écran ni fonction similaire, les oscilloscopes VDS sont vendus à un prix particulièrement attractif. La connexion USB est protégée ce qui permet de réduire les interférences et de protéger l'ordinateur de toute surtension. Le multiport de l'oscilloscope peut être utilisé pour un déclenchement externe, déclenchement par la sortie Succès/échec.
Doté d'une bande passante jusqu'à 100 MHz, d'une fréquence d'échantillonnage jusqu'à 1 Gé/s et d'une grande capacité d'analyse, ses fonctionnalités sont particulièrement étendues. L'oscilloscope VDS est, en autres, doté des fonctions FFT, X-Y, Vpp et Dépassement et dispose de diverses possibilités de déclenchement.
Logiciel
Le logiciel pour PC supporte entre autres les fonctions FFT, X-Y et de double affichage. Les expressions mathématiques de base (somme, soustraction, division, multiplication, import) peuvent également être utilisées. Diverses options de déclenchement sont disponibles. Pour obtenir plus d'informations, le logiciel peut être testé sans oscilloscope. Cliquez ici pour télécharger le logiciel gratuit.
Spécifications
| Canaux | 2 + 1 (multi) |
| Largeur de bande analogique | 25 MHz |
| Taux d'échantillonnage | 100 MS/s |
| Mémoire (par canal) | 5 Kpts |
| Échelle horizontale | 5 ns - 100 s/div |
| Tension maximale | 400 V (crête à crête) |
| Résolution verticale | 8 bits |
| Mesures automatiques | Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Connectivité | USB 2.0 |
| Dimensions de l'appareil | 170 x 120 x 18 (B x H x D) |
| Poids | ~300 grammes |
Accessoires
Ces lunettes sont livrées avec
- CD avec logiciel
- Câble USB
- Sondes
- Manuel d'utilisation
Pour plus d'informations, le manuel détaillé et la fiche technique peuvent être téléchargés ci-dessous.
Téléchargements
| VDS_Series_User_Manual |  (3.58 MB) | Télécharger |
| VDS Datasheet | (3.14 MB) | Télécharger |
| SCPI protocol description | (674.14 KB) | Télécharger |
| VDS Series USB Driver |  (4.84 MB) | Télécharger |
